| Ürün serisi |
EasyPact |
| Ürün ya da bileşen tipi |
Devre kesici |
| Ürün grubu |

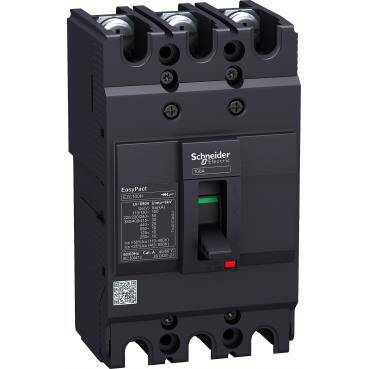

Easypact EZC100H |
| devre kesici adı |
Easypact EZC100H |
| cihaz uygulaması |
Dağıtım |
| Kutup tanımı |
3P |
| korumalı kutup açıklaması |
3t |
| Şebeke tipi |
AC
DC |
| Şebeke frekansı |
50/60 Hz |
| [In] nominal akım |
60 A -de 40 °C |
| [Ui] nominal yalıtım voltajı |
690 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-2 |
| [Ue] nominal çalışma voltajı |
550 V AC 50/60 Hz 'e uygunIEC 60947-2
250 V DC 'e uygunIEC 60947-2 |
| derece kodu |
H |
| kesme kapasitesi |
10 kA Icu -de 125 V DC 1P 'e uygunIEC 60947-2
10 kA Icu -de 250 V DC 2P 'e uygunIEC 60947-2
10 kA Icu -de 550 V AC 50/60 Hz 'e uygunIEC 60947-2
100 kA Icu -de 110...130 V AC 50/60 Hz 'e uygunIEC 60947-2
100 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunIEC 60947-2
20 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 380 V AC 50/60 Hz 'e uygunIEC 60947-2
30 kA Icu -de 400...415 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| [Ics] nominal hizmet kesme kapasitesi |
15 kA -de 380 V AC 50/60 Hz 'e uygunIEC 60947-2
5 kA -de 125 V DC 'e uygunIEC 60947-2
5 kA -de 250 V DC 'e uygunIEC 60947-2
50 kA -de 110/130 V AC 50/60 Hz 'e uygunIEC 60947-2
50 kA -de 220/230/240 V AC 50/60 Hz 'e uygunIEC 60947-2
5 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
2,5 kA -de 550 V AC 50/60 Hz 'e uygunIEC 60947-2
7,5 kA -de 400/415 V AC 50/60 Hz 'e uygunIEC 60947-2 |
| yalıtıma uygunluk |
Evet 'e uygunIEC 60947-2 |
| kullanım kategorisi |
Kategori A |
| açma birimi adı |
TM-D |
| açma birimi teknolojisi |
Termik Manyetik |
| açma birimi derecesi |
60 A -de 50 °C |
| Koruma türü |
Kısa devre koruması
Aşırı yük koruması |
| kirletme derecesi |
3 'e uygunIEC 60664-1
3 'e uygunIEC 947-1 |
