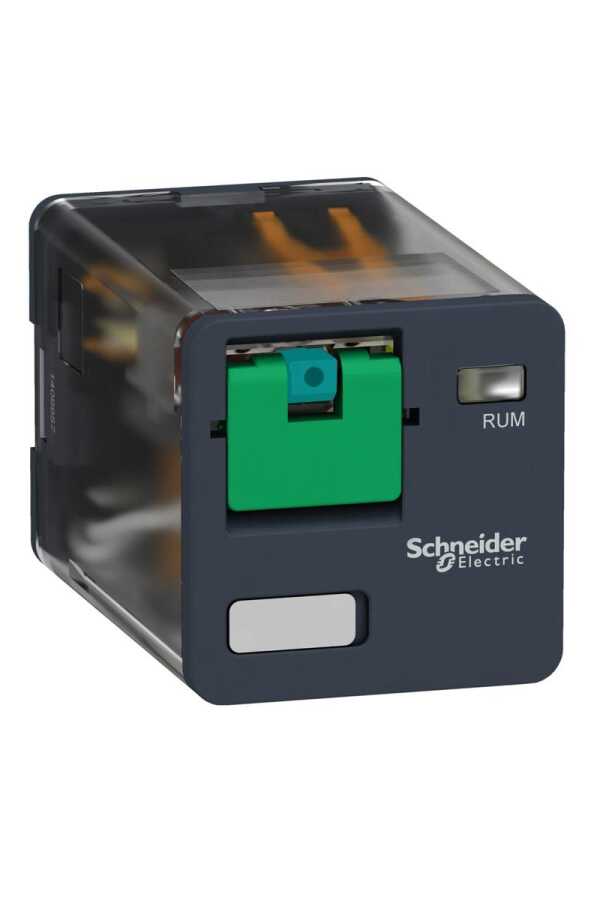

| Ürün serisi |
Harmony Elektromekanik Röleler |
| seri adı |
Universal |
| Ürün ya da bileşen tipi |
Takılabilir röle |
| Ürün grubu |
RUM |
| kontak tipi ve düzenleme |
3 K/A |
| kontrol devresi gerilimi |
220 V DC |
| [Ithe] klasik muhafazalı termik akım |
10 A -de -40…55 °C |
| durum LED'i |
Olmadan |
| Kontrol tipi |
Kilitlenebilir test butonu |
| kullanım katsayısı |
20 % |
Tamamlayıcı
| pim biçimi |
Silindir |
| [Ui] nominal yalıtım voltajı |
250 V 'e uygunIEC
300 V 'e uygunCSA
300 V 'e uygunUL |
| [Uimp] nominal darbe dayanım voltajı |
4 kV (1,2/50 µs) |
| kontak malzemesi |
AgNi |
| [Ie] nominal çalışma akımı |
10 A -de 277 V AC 'e uygunUL
10 A -de 30 V DC 'e uygunUL
10 A -de 277 V AC (same polarity) 'e uygunCSA
10 A -de 30 V DC 'e uygunCSA
5 A -de 250 V AC (NK) 'e uygunIEC
5 A -de 28 V DC (NK) 'e uygunIEC
10 A -de 250 V AC (NA) 'e uygunIEC
10 A -de 28 V DC (NA) 'e uygunIEC |
| maksimum anahtarlama gerilimi |
250 V 'e uygunIEC |
| Resistive rated load |
10 A -de 250 V AC
10 A -de 28 V DC |
| maksimum anahtarlama kapasitesi |
2500 VA/280 W |
| minimum anahtarlama kapasitesi |
170 mW -de 10 mA, 17 V |
| çalışma hızı |
<= 18000 döngü/saat yüksüz
<= 1200 döngü/saat düşük yük |
| Mekanik dayanıklılık |
5000000 cycles |
| elektrik dayanıklılığı |
100000 cycles için dirençli yük |
| Average coil consumption in W |
1,4 W |
| düşme gerilimi eşiği |
>= 0,1 Uc DC |
| Operate time |
20 ms nominal gerilimde |
| Release time |
20 ms nominal gerilimde |
| Average coil resistance |
37000 Ohm -de 20 °C +/- 15 % |
| nominal çalışma gerilimi limitleri |
176...242 V DC |
| koruma kategorisi |
RT I |
| test seviyeleri |
Seviye A group mounting |
| güvenlik güvenilirlik verisi |
B10d = 100000 |
| Çalışma konumu |
Herhangi bir konum |
| Ürün ağırlığı |
0,086 kg |
| cihaz sunumu |
Açılı |
Ortam
| dielektrik gücü |
1500 V AC kontaklar arasındaile mikro bağlantı kesme yalıtım
2500 V AC bobin ve kontak arasındaile sağlamlaştırılmış yalıtım
2000 V AC kutuplar arasındaile temel yalıtım |
| Ürün sertifikaları |
CSA
UL
EAC |
| Standartlar |
CSA C22.2 No 14
UL 508
IEC 61810-1 |
| Depolama ortam koşulları |
-40…85 °C |
| çalışma için ortam hava sıcaklığı |
-40…55 °C |
| titreşim direnci |
3 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışan 5 döngü
4 gn, genlik = +/- 1 mm[Alan](f =[Alan]10…150 Hz)çalışmayan 5 döngü |
| IP koruma derecesi |
IP40 |
| darbe dayanımı |
10 gn (süre = 11 ms) için çalışma sırasında 'e uygunIEC 60068-2-27
10 gn (süre = 11 ms) için çalışmıyor 'e uygunIEC 60068-2-27 |
| kirletme derecesi |
2 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
3,7 cm |
| Package 1 Width |
3,8 cm |
| Package 1 Length |
7,2 cm |
| Package 1 Weight |
95 g |
| Unit Type of Package 2 |
BB1 |
| Number of Units in Package 2 |
10 |
| Package 2 Height |
4 cm |
| Package 2 Width |
14,6 cm |
| Package 2 Length |
19,8 cm |
| Package 2 Weight |
988 g |
| Unit Type of Package 3 |
S02 |
| Number of Units in Package 3 |
60 |
| Package 3 Height |
15 cm |
| Package 3 Width |
30 cm |
| Package 3 Length |
40 cm |
| Package 3 Weight |
6,504 kg |
Sözleşme garantisi
| Garanti |
18 ay |
