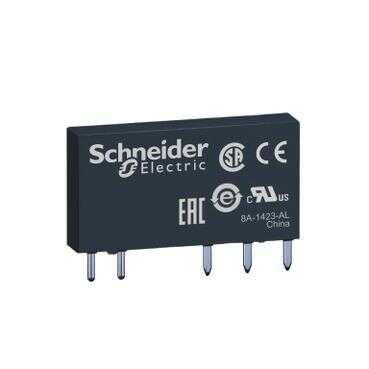

Gelince Sizi Arayalım| Ürün serisi | Harmony Electromechanical Relays |
|---|---|
| seri adı | Ince arayüz rölesi |
| Ürün ya da bileşen tipi | Takılabilir röle |
| Ürün grubu | RSL |
| kontak tipi ve düzenleme | 1 K/A |
| kontak işlemi | Standart |
| kontrol devresi gerilimi | 24 V DC |
| [Ithe] klasik muhafazalı termik akım | 6 A -de -40…55 °C |
| durum LED'i | Olmadan |
| Kontrol tipi | Buton olmadan |
| pim biçimi | Düz (PCB tipi) |
|---|---|
| ortalama direnç | 3390 Ohm -de 23 °C +/- 15 % |
| nominal çalışma gerilimi limitleri | 18...33,6 V DC |
| [Ui] nominal yalıtım voltajı | 250 V 'e uygunEN/IEC 277 V 'e uyguncUL |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC |
| kontak malzemesi | Gümüş alaşım (AgSnO2) |
| [Ie] nominal çalışma akımı | 6 A (AC-1/DC-1) 'e uygunIEC/UL |
| minimum anahtarlama akımı | 100 mA |
| maksimum anahtarlama gerilimi | 277 V |
| minimum anahtarlama gerilimi | 12 V |
| maksimum anahtarlama kapasitesi | 1500 VA 150 W |
| minimum anahtarlama kapasitesi | 120 mW |
| çalışma hızı | <= 360 döngü/saat düşük yük <= 18000 döngü/saat yüksüz |
| Mekanik dayanıklılık | 10000000 cycles |
| elektrik dayanıklılığı | 60000 cycles, 6 A -de 250 V, AC-1 C/O |
| çalışma süresi | 5 ms sıfırlama 12 ms |
| koruma kategorisi | RT III |
| test seviyeleri | Seviye A |
| Çalışma konumu | Herhangi bir konum |
| Genişlik | 5 mm |
| Yükseklik | 28 mm |
| Derinlik | 18,5 mm |
| terminallerin açıklaması ISO n°1 | (11-12-14)OC (A1-A2)CO |
| Ürün ağırlığı | 0,0054 kg |
| yük akımı | 6 A -de 250 V AC 0,5 mm montaj mesafesi |
| W cinsinden ortalama tüketim | 0,17 W |
| düşme gerilimi eşiği | >= 0,05 Uc |
| güvenlik güvenilirlik verisi | B10d = 60000 |
| montaj desteği | Socket or PCB |
| cihaz sunumu | Açılı |
| dielektrik gücü | 1000 V AC kontaklar arasında 4000 V AC bobin ve kontak arasında |
|---|---|
| Standartlar | CSA C22.2 No 14 EN/IEC 61810-1 UL 508 |
| Ürün sertifikaları | CSA UL EAC |
| Depolama ortam koşulları | -40…70 °C |
| titreşim direnci | +/- 1 mm (f= 10…55 Hz) 'e uygunEN/IEC 60068-2-6 |
| IP koruma derecesi | IP40 'e uygunEN/IEC 60529 |
| darbe dayanımı | 5 gn (süre = 11 ms) için çalışmıyor 'e uygunEN/IEC 60068-2-27 5 gn (süre = 11 ms) için çalışma sırasında 'e uygunEN/IEC 60068-2-27 |
| çalışma için ortam hava sıcaklığı | -40…55 °C |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 5 g |
| Paket 1 Yükseklik | 0,5 cm |
| Paket 1 genişliği | 1,5 cm |
| Paket 1 Uzunluk | 2,8 cm |
| Birim paket türü 2 | BB1 |
| Paketteki birim sayısı 2 | 10 |
| Paket 2 Ağırlığı | 71 g |
| Paket 2 Yükseklik | 0,7 cm |
| Paket 2 genişliği | 2,4 cm |
| Paket 2 Uzunluk | 30,5 cm |
| Birim paket türü 3 | S01 |
| Paketteki birim sayısı 3 | 500 |
| Paket 3 Ağırlığı | 3,913 kg |
| Paket 3 Yükseklik | 15 cm |
| Paket 3 genişliği | 15 cm |
| Paket 3 Uzunluk | 40 cm |
| Garanti | 18 months |
|---|
