Gelince Sizi Arayalım| seri | TeSys |
|---|---|

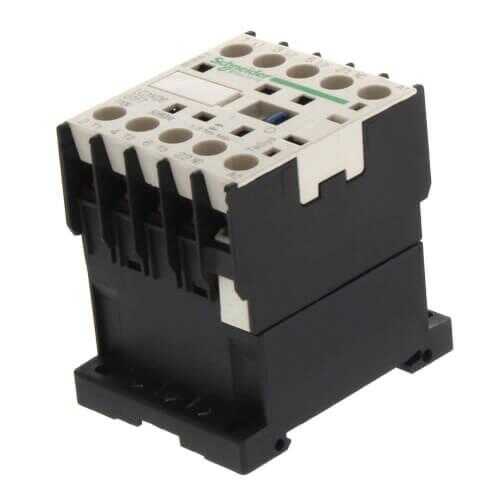

| Ürün ya da bileşen tipi | Kontaktör |
| ürün adı | TeSys K |
| Ürün grubu | LC1K |
| cihaz uygulaması | Kontrol |
| kontaktör uygulaması | Motor kontrol |
| kullanım kategorisi | AC-4 AC-3 AC-3e |
|---|---|
| Kutup tanımı | 3P |
| power pole contact composition | 3 NA |
| [Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz Sinyalleme devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı | 6 A -de <= 440 V AC AC-3 için güç devresi 6 A -de <= 440 V AC AC-3e için güç devresi |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 110 V AC 50/60 Hz |
| motor gücü kW | 1,5 kW -de 220...230 V AC 50/60 Hz AC-3 2,2 kW -de 380...415 V AC 50/60 Hz AC-3 3 kW -de 440 V AC 50/60 Hz AC-3 3 kW -de 480 V AC 50/60 Hz AC-3 3 kW -de 500...600 V AC 50/60 Hz AC-3 3 kW -de 660...690 V AC 50/60 Hz AC-3 1,5 kW -de 400 V AC 50/60 Hz AC-4 1,5 kW -de 220...230 V AC 50/60 Hz AC-3e 2,2 kW -de 380...415 V AC 50/60 Hz AC-3e 3 kW -de 440 V AC 50/60 Hz AC-3e 3 kW -de 480 V AC 50/60 Hz AC-3e 3 kW -de 500...600 V AC 50/60 Hz AC-3e 3 kW -de 660...690 V AC 50/60 Hz AC-3e |
| yardımcı kontak düzenleme | 1 NK |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 20 A -de <50 °C için güç devresi 10 A -de <50 °C için sinyalleme devresi |
| Irms nominal kapama kapasitesi | 110 A AC için güç devresi 'e uygunNF C 63-110 110 A AC için güç devresi 'e uygunIEC 60947 110 A AC için sinyalleme devresi 'e uygunIEC 60947 |
| nominal kesme kapasitesi | 110 A -de 415 V 'e uygunIEC 60947 110 A -de 440 V 'e uygunIEC 60947 80 A -de 500 V 'e uygunIEC 60947 110 A -de 220...230 V 'e uygunIEC 60947 110 A -de 380...400 V 'e uygunIEC 60947 70 A -de 660...690 V 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 90 A -de <50 °C - 1 sn için güç devresi 85 A -de <50 °C - 5 s için güç devresi 80 A -de <50 °C - 10 s için güç devresi 60 A -de <50 °C - 30 s için güç devresi 45 A -de <50 °C - 1 min için güç devresi 40 A -de <50 °C - 3 min için güç devresi 20 A -de <50 °C - >= 15 min için güç devresi 80 A - 1 sn için sinyalleme devresi 90 A - 500 ms için sinyalleme devresi 110 A - 100 ms için sinyalleme devresi |
| ilgili sigorta değeri | 25 A gG -de <= 440 V için güç devresi 25 A aM için güç devresi 10 A gG için sinyalleme devresi 'e uygunIEC 60947 10 A gG için sinyalleme devresi 'e uygunVDE 0660 |
| ortalama empedans | 3 mOhm - Ith 20 A 50 Hz için güç devresi |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V 'e uygunUL 508 Güç devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1 Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1 Sinyalleme devresi: 600 V 'e uygunUL 508 Güç devresi: 600 V 'e uygunCSA C22.2 No 14 Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
| yalıtım direnci | > 10 MOhm için sinyalleme devresi |
| VA cinsinden kalkış gücü | 30 VA 20 °C) |
| VA cinsinden tutma güç tüketimi | 4,5 VA 20 °C) |
| ısı dağılımı | 1,3 W |
| kontrol devresi gerilim limitleri | Çalışma: 0,8...1,15 Uc 50 °C) Düşme: 0,2...0,75 Uc 50 °C) |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| maximum operating rate | 3600 cyc/h |
| yardımcı kontak tipi | Tip anlık 1 NK |
| sinyalleme devre frekansı | <= 400 Hz |
| minimum anahtarlama akımı | 5 mA için sinyalleme devresi |
| minimum anahtarlama gerilimi | 17 V için sinyalleme devresi |
| montaj desteği | Ray Plaka |
| sıkma torku | 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm 0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
| çalışma süresi | 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| çakışmama mesafesi | 0,5 mm |
| Mekanik dayanıklılık | 10 Mcycles |
| elektrik dayanıklılığı | 1,3 Mcycles 6 A AC-3 Ue'de <= 440 V 1,3 Mcycles 6 A AC-3e Ue'de <= 440 V |
| mekanik dayanıklılık | Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Yükseklik | 58 mm |
| Genişlik | 45 mm |
| Derinlik | 57 mm |
| Ürün ağırlığı | 0,18 kg |
| standartlar | BS 5424 IEC 60947 NF C 63-110 VDE 0660 |
|---|---|
| Ürün sertifikaları | CSA UL UKCA |
| IP koruma derecesi | IP2x 'e uygunVDE 0106 |
| koruyucu bakım | TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 |
| Depolama ortam koşulları | -50…80 °C |
| çalışma yüksekliği | 2000 m olmadan |
| alev geciktirici | V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,8 cm |
| Package 1 Width | 6,2 cm |
| Package 1 Length | 6,6 cm |
| Package 1 Weight | 178 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 50 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 9,357 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 400 |
| Package 3 Height | 45 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 60 cm |
| Package 3 Weight | 83,34 kg |
