Ana
| seri |
TeSys |
| ürün adı |

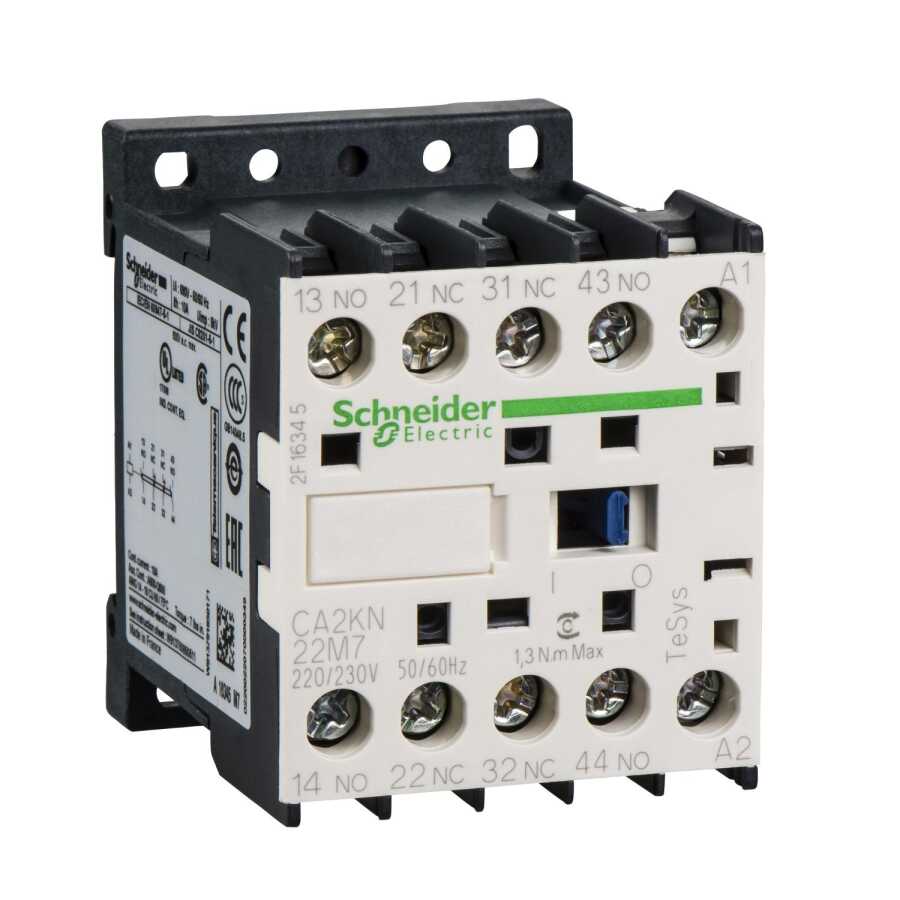

TeSys CAK |
| Ürün ya da bileşen tipi |
Kontrol rölesi |
| Ürün grubu |
CA2K |
| kontaktör uygulaması |
Kontrol devresi |
| kullanım kategorisi |
AC-15
DC-13 |
| kutup kontak düzenleme |
2 NA + 2 NK |
| [Ue] nominal çalışma voltajı |
<= 690 V <= 400 Hz |
| kontrol devresi tipi |
AC -de 50/60 Hz |
| kontrol devresi gerilimi |
220...230 V AC 50/60 Hz |
Tamamlayıcı
| [Ith] klasik açık hava termik akımı |
10 A -de <50 °C |
| Irms nominal kapama kapasitesi |
110 A 'e uygunIEC 60947 |
| ilgili sigorta değeri |
10 A gG 'e uygunIEC 60947
10 A gG 'e uygunVDE 0660 |
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947
750 V 'e uygunVDE 0110 grup C
690 V 'e uygunBS 5424
600 V 'e uygunCSA C22.2 No 14 |
| montaj desteği |
Ray
Plaka |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz |
| sıkma torku |
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| kontrol devresi gerilim limitleri |
Düşme: 0,2...0,75 Uc 50 °C)
Çalışma: 0,8...1,15 Uc 50 °C) |
| çalışma süresi |
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
15...25 msn bobinin enerjisini kesme ve NK kapama
5...15 msn bobin enerjileme ve NK açma |
| Mekanik dayanıklılık |
10 Mcycles |
| maximum operating rate |
10000 cyc/h |
| mikro kırılmalara bağışıklık |
2 ms |
| VA cinsinden kalkış gücü |
30 VA 20 °C) |
| VA cinsinden tutma güç tüketimi |
4,5 VA 20 °C) |
| ısı dağılımı |
1,3 W |
| minimum anahtarlama gerilimi |
17 V |
| minimum anahtarlama akımı |
5 mA |
| çakışmama mesafesi |
0,5 mm |
| yalıtım direnci |
> 10 MOhm |
| Yükseklik |
58 mm |
| Genişlik |
45 mm |
| Derinlik |
57 mm |
| Ürün ağırlığı |
0,18 kg |
Ortam
| standartlar |
BS 5424
IEC 60947
NF C 63-140
VDE 0660 |
| Ürün sertifikaları |
UL
CSA
UKCA |
| IP koruma derecesi |
IP2x |
| koruyucu bakım |
TC 'e uygunIEC 60068 |
| Nominal çalışma ortam sıcaklığı |
-25…50 °C |
| Depolama ortam koşulları |
-50…80 °C |
| çalışma yüksekliği |
2000 m olmadan |
| alev geciktirici |
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102 |
| mekanik dayanıklılık |
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
4,8 cm |
| Package 1 Width |
6,2 cm |
| Package 1 Length |
6,5 cm |
| Package 1 Weight |
177,3 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
50 |
| Package 2 Height |
15 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
9,125 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
200 |
| Package 3 Height |
77 cm |
| Package 3 Width |
80 cm |
| Package 3 Length |
60 cm |
| Package 3 Weight |
45,92 kg |
Sözleşme garantisi
| Garanti |
18 months |
