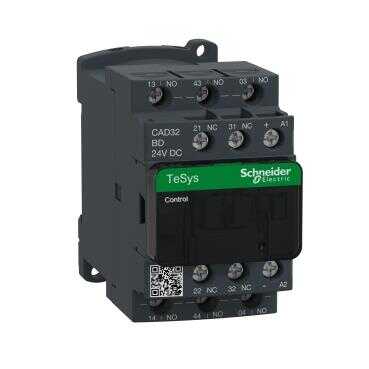

Schneider Electric CAD32BD, TeSys D kontrol rölesi - 3 NA + 2 NK - <= 690 V - 24 V DC standart bobin

Ürün Kodu : CAD32BD
Barkod : 3389110404166
(0)
Yorum Yap
917,09 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla Kontaktör
Ana
seri TeSys
TeSys Deca
ürün adı TeSys CAD
Ürün ya da bileşen tipi Kontrol rölesi
Ürün grubu CAD
kontaktör uygulaması Kontrol devresi
Tamamlayıcı
kullanım kategorisi DC-13
AC-15
AC-14
kutup kontak düzenleme 3 NA + 2 NK
[Ue] nominal çalışma voltajı <= 690 V AC 25...400 Hz
kontrol devresi tipi DC standart
kontrol devresi gerilimi 24 V DC
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947
[Ith] klasik açık hava termik akımı 10 A -de <60 °C
Irms nominal kapama kapasitesi 140 A AC 'e uygunIEC 60947-5-1
250 A DC 'e uygunIEC 60947-5-1
[Icw] nominal kısa süreli dayanma akımı 100 A - 1 sn
120 A - 500 ms
140 A - 100 ms
ilgili sigorta değeri 10 A gG 'e uygunIEC 60947-5-1
[Ui] nominal yalıtım voltajı 600 V UL sertifikali
600 V CSA sertifikali
690 V 'e uygunIEC 60947-5-1
montaj desteği Ray
Plaka
bağlantılar - terminaller Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
sıkma torku 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
kontrol devresi gerilim limitleri 0,1...0,25 Uc -40…70 °C düşme DC
0,7...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC
çalışma süresi 53...72 msn bobin enerjileme ve NA kapama
16...24 msn bobinin enerjisini kesme ve NA açma
47...63 msn bobin enerjileme ve NK açma
15...25 msn bobinin enerjisini kesme ve NK kapama
Mekanik dayanıklılık 30 Mcycles
maximum operating rate 180 cyc/mn
zaman sabiti 28 ms
W cinsinden kalkış gücü 5,4 W 20 °C)
W cinsinden tutma güç tüketimi 5,4 W -de 20 °C
minimum anahtarlama gerilimi 17 V
minimum anahtarlama akımı 5 mA
çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerji kesmede NK ve NA kontağı arasında
yalıtım direnci > 10 MOhm
mekanik dayanıklılık Şoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Yükseklik 77 mm
Genişlik 45 mm
Derinlik 93 mm
Ürün ağırlığı 0,58 kg
Ortam
standartlar BS 4794
EN 60947-5
IEC 60947-5-1
NF C 63-140
VDE 0660
IEC 60335-1
Ürün sertifikaları UL
CSA
UKCA
IP koruma derecesi IP2x ön yüz 'e uygunVDE 0106
koruyucu bakım TH 'e uygunIEC 60068
çalışma için ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ile
Depolama ortam koşulları -60…80 °C
çalışma yüksekliği 0...3000 m
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 5,2 cm
Package 1 Width 9,2 cm
Package 1 Length 11,2 cm
Package 1 Weight 528 g
Unit Type of Package 2 S02
Number of Units in Package 2 15
Package 2 Height 15 cm
Package 2 Width 30 cm
Package 2 Length 40 cm
Package 2 Weight 8,262 kg
Unit Type of Package 3 P06
Number of Units in Package 3 240
Package 3 Height 75 cm
Package 3 Width 60 cm
Package 3 Length 80 cm
Package 3 Weight 142,02 kg
Sözleşme garantisi
Garanti 18 months
