Gelince Sizi Arayalım| seri uyumluluğu | TeSys G LC1G |
|---|---|
| Ürün serisi | TeSys G |
| seri | TeSys |
| Ürün grubu | LAG8N |

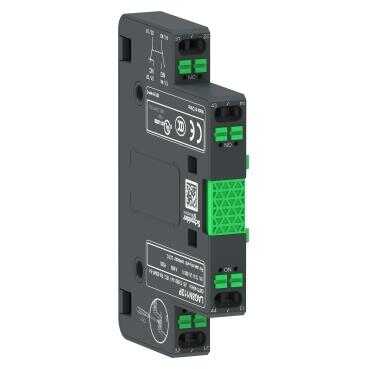

| Ürün ya da bileşen tipi | Yardımcı kontak bloğu |
| yardımcı kontak çalışma | Anlık |
| kutup kontak düzenleme | 1 NA + 1 NK |
| bağlantılar - terminaller | Vida kelepçesi terminalleri0,75…2,5 mm²sabit damarlı kablo uçsuz Vida kelepçesi terminalleri0,75…2,5 mm²esnek ile |
| montaj konumu | Yan |
|---|---|
| [Ui] nominal yalıtım voltajı | 500 V 'e uygunIEC 60947-5-1 500 V - sertifikalar CSA 500 V - sertifikalar UL |
| [Ue] nominal çalışma voltajı | 500 V AC 25...400 Hz |
| [Ith] klasik açık hava termik akımı | 10 A (at 60 °C) |
| Irms nominal kapama kapasitesi | 140 A AC conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1 |
| izin verilebilir kısa süreli akım | 100 A 60 °C 1 sn 120 A 60 °C 500 ms 140 A 60 °C 100 ms |
| koruma tipi | GG sigorta 10 A |
| Mekanik dayanıklılık | 8 Mcycles |
| minimum anahtarlama akımı | 1 mA |
| minimum anahtarlama gerilimi | 17 V |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması |
| yalıtım direnci | > 10 MOhm |
| Yükseklik | 55,8 mm |
| Genişlik | 15,4 mm |
| Derinlik | 84,8 mm |
| Ürün ağırlığı | 0,05 kg |
| Standartlar | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB 14048.5 |
|---|---|
| Ürün sertifikaları | CB Şeması CCC cULus CE UKCA DNV-GL'den EU-RO-MR EAC |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| koruyucu bakım | TH |
| Nominal çalışma ortam sıcaklığı | -25…60 °C |
| Depolama ortam koşulları | -60…80 °C |
| çalışma yüksekliği | 3000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,5 cm |
| Package 1 Width | 6,8 cm |
| Package 1 Length | 9,5 cm |
| Package 1 Weight | 57,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 64 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 3,979 kg |
| Garanti | 18 ay |
|---|
