Gelince Sizi Arayalımseri | TeSys TeSys Deca |
---|---|

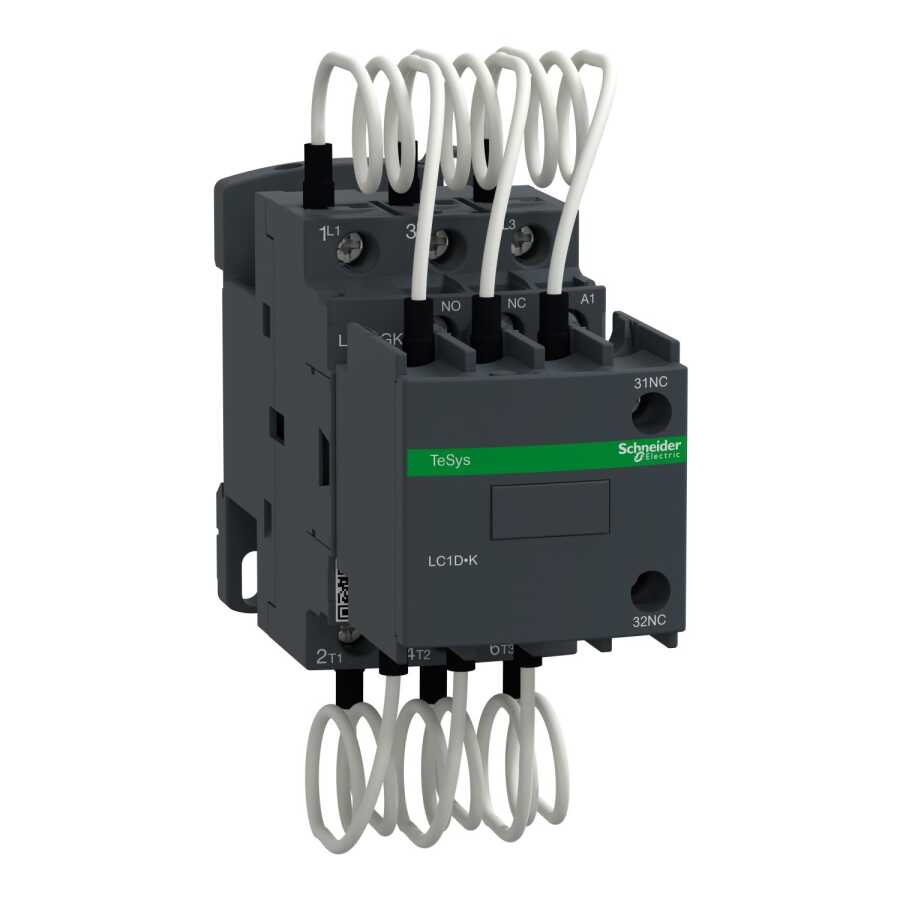

ürün adı | TeSys LC1D.K TeSys Deca |
Ürün ya da bileşen tipi | Kapasitör görevli kontaktör |
Ürün grubu | LC1DGK |
cihaz uygulaması | Kontrol |
kontaktör uygulaması | Güç faktörü düzeltme |
kullanım kategorisi | AC-6B |
Kutup tanımı | 3P |
power pole contact composition | 3 NA |
[Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz |
reaktif güç değeri | 9,5 kvar -de 230 V AC 50 Hz -de <60 °C 16,7 kvar -de 400 V AC 50 Hz -de <60 °C 18 kvar -de 440 V AC 50 Hz -de <60 °C 28,5 kvar -de 690 V AC 50 Hz -de <60 °C |
kontrol devresi tipi | AC -de 50/60 Hz |
kontrol devresi gerilimi | 220 V AC 50/60 Hz |
yardımcı kontak düzenleme | 1 NA + 2 NK anlık |
elektrik dayanıklılığı | 300000 cycles Ue'de 400 V 200000 cycles Ue'de 690 V |
montaj desteği | DIN rayı Plaka |
Standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 IEC 60335-1 |
Ürün sertifikaları | IECEE CB Scheme UKCA |
bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…16 mm² - kablo sertligi: katı Güç devresi: vida kelepçesi terminalleri 2 2,5…6 mm² - kablo sertligi: katı Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…10 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek Kablo uçlu |
sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri |
maximum operating rate | 240 cyc/h |
yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 2 NK 'e uygunIEC 60947-5-1 |
---|
IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
---|---|
çalışma için ortam hava sıcaklığı | -5…60 °C |
Depolama ortam koşulları | -60…80 °C |
çalışma yüksekliği | 0...3000 m |
Yükseklik | 125 mm |
Genişlik | 45 mm |
Derinlik | 127 mm |
Ürün ağırlığı | 0,6 kg |
Birim paket türü 1 | PCE |
---|---|
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 600,0 g |
Paket 1 Yükseklik | 6,8 cm |
Paket 1 genişliği | 19,5 cm |
Paket 1 Uzunluk | 22,8 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 48 |
Paket 2 Ağırlığı | 40,6 kg |
Paket 2 Yükseklik | 75,0 cm |
Paket 2 genişliği | 60,0 cm |
Paket 2 Uzunluk | 80,0 cm |
Birim paket türü 3 | S03 |
Paketteki birim sayısı 3 | 6 |
Paket 3 Ağırlığı | 4,075 kg |
Paket 3 Yükseklik | 30,0 cm |
Paket 3 genişliği | 30,0 cm |
Paket 3 Uzunluk | 40,0 cm |
Garanti | 18 months |
---|
