Gelince Sizi Arayalımseri | TeSys |
---|---|

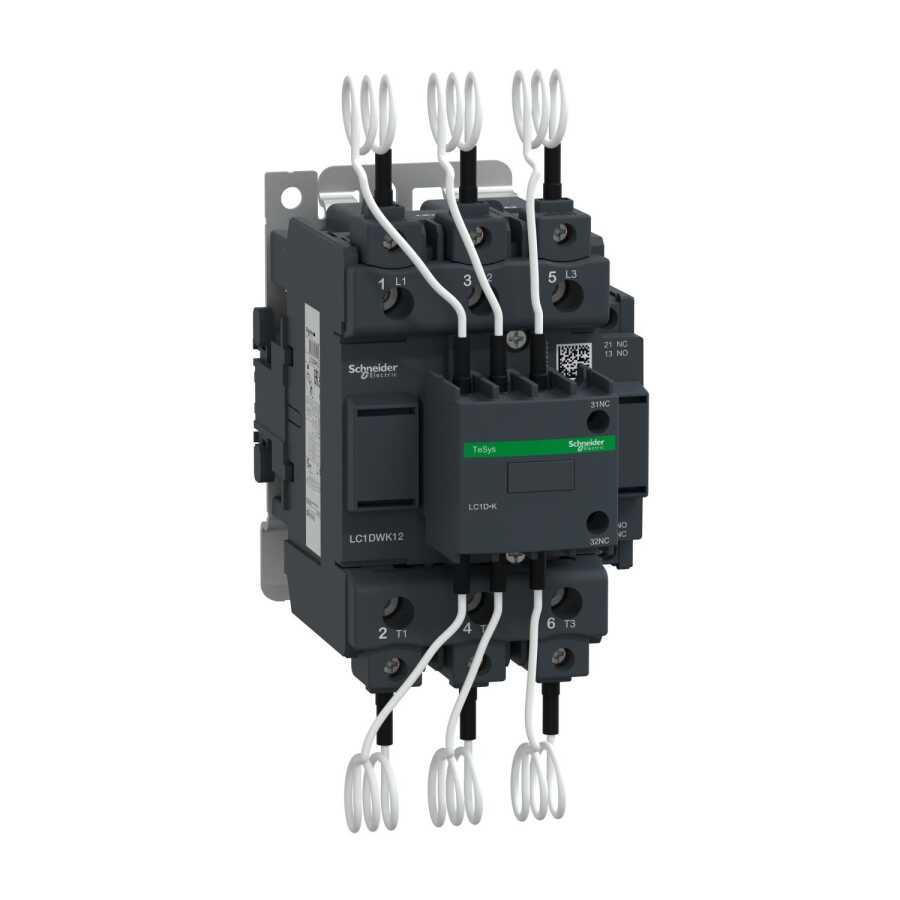

ürün adı | TeSys LC1D.K TeSys Deca |
Ürün ya da bileşen tipi | Kapasitör görevli kontaktör |
Ürün grubu | LC1DWK |
cihaz uygulaması | Kontrol |
kontaktör uygulaması | Güç faktörü düzeltme |
kullanım kategorisi | AC-6B |
Kutup tanımı | 3P |
power pole contact composition | 3 NA |
[Ue] nominal çalışma voltajı | Güç devresi: 690 V AC 50/60 Hz |
reaktif güç değeri | 35 kvar -de 230 V AC 50 Hz -de <60 °C 63 kvar -de 400 V AC 50 Hz -de <60 °C 67 kvar -de 440 V AC 50 Hz -de <60 °C 104 kvar -de 690 V AC 50 Hz -de <60 °C 30 kvar -de 230 V AC 60 Hz -de <60 °C 60 kvar -de 460 V AC 60 Hz -de <60 °C 80 kvar -de 575 V AC 60 Hz -de <60 °C |
kontrol devresi tipi | AC -de 50/60 Hz |
kontrol devresi gerilimi | 220 V AC 50/60 Hz |
yardımcı kontak düzenleme | 1 NA + 2 NK anlık |
elektrik dayanıklılığı | 300000 cycles Ue'de 400 V 200000 cycles Ue'de 690 V |
montaj desteği | DIN rayı Plaka |
Standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
Ürün sertifikaları | IECEE CB Scheme UL CSA UKCA |
bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: katı Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: katı Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: konnektör 2 4…25 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: konnektör 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: konnektör 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu |
sıkma torku | Güç devresi: 9 N.m - üzerinde konnektör Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri |
maximum operating rate | 240 cyc/h |
yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 2 NK 'e uygunIEC 60947-5-1 |
---|
IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
---|---|
çalışma için ortam hava sıcaklığı | -5…60 °C |
Depolama ortam koşulları | -60…80 °C |
çalışma yüksekliği | 0...3000 m |
Yükseklik | 180 mm |
Genişlik | 85 mm |
Derinlik | 154 mm |
Ürün ağırlığı | 1,65 kg |
Birim paket türü 1 | PCE |
---|---|
Paketteki birim sayısı | 1 |
Paket ağırlığı (Lbs) | 1,721 kg |
Paket 1 Yükseklik | 13,0 cm |
Paket 1 genişliği | 17,0 cm |
Paket 1 Uzunluk | 19,0 cm |
Birim paket türü 2 | P06 |
Paketteki birim sayısı 2 | 48 |
Paket 2 Ağırlığı | 90,608 kg |
Paket 2 Yükseklik | 75,0 cm |
Paket 2 genişliği | 80,0 cm |
Paket 2 Uzunluk | 60,0 cm |
Garanti | 18 months |
---|
