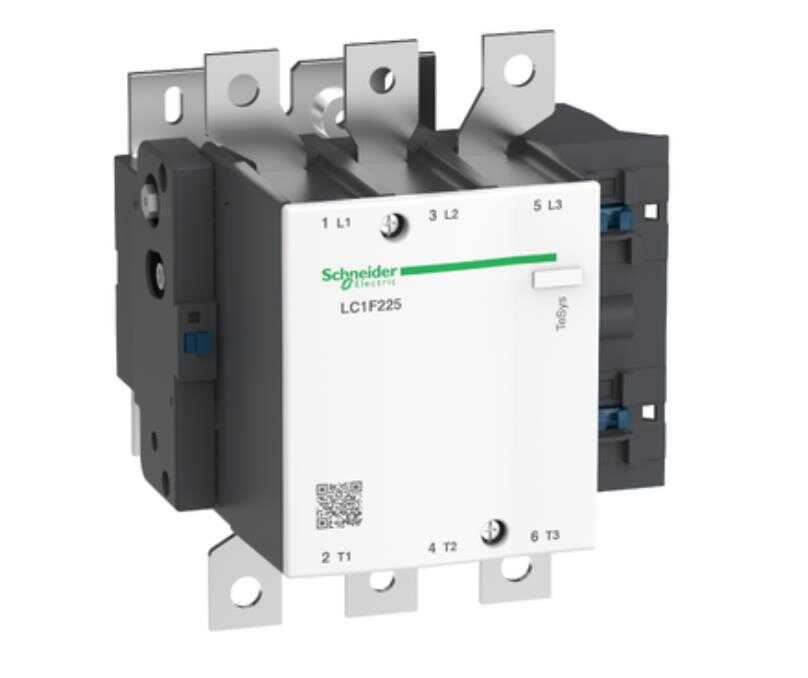

Schneider Electric LC1F225FD, TeSys F kontaktör - 3P (3 NA) - AC-3 - <= 440 V 225 A - bobin 110 V DC

Ürün Kodu : LC1F225FD
Barkod : 3389118095601
(0)
Yorum Yap
1.452,61 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla Kontaktör
Ana
seri TeSys
Ürün serisi TeSys F
Ürün ya da bileşen tipi Kontaktör
Ürün grubu LC1F
kontaktör uygulaması Direnç yükü
Motor kontrol
kullanım kategorisi AC-4
AC-3
AC-1
Kutup tanımı 3P
[Ue] nominal çalışma voltajı <= 460 V DC
<= 690 V AC 50/60 Hz
kontrol devresi gerilimi 110 V DC
[Ie] nominal çalışma akımı 315 A (at <40 °C) at <= 440 V AC-1
225 A (at <55 °C) at <= 440 V AC-3
Tamamlayıcı
[Uimp] nominal darbe dayanım voltajı 8 kV
[Ith] klasik açık hava termik akımı 315 A (at 40 °C)
nominal kesme kapasitesi 1800 A conforming to IEC 60947-4-1
[Icw] nominal kısa süreli dayanma akımı 1800 A 40 °C - 10 s
1000 A 40 °C - 30 s
850 A 40 °C - 1 min
560 A 40 °C - 3 min
440 A 40 °C - 10 min
ilgili sigorta değeri 315 A gG at <= 440 V
250 A aM at <= 440 V
ortalama empedans 0,32 mOhm - Ith 315 A 50 Hz
[Ui] nominal yalıtım voltajı 1000 V 'e uygunIEC 60947-4-1
1500 V 'e uygunVDE 0110 grup C
kutup başına güç dağılımı 32 W AC-1
16 W AC-3
aşırı gerilim kategorisi III
power pole contact composition 3 NA
motor gücü kW 110 kW at 380...400 V AC 50/60 Hz (AC-3)
110 kW at 415 V AC 50/60 Hz (AC-3)
110 kW at 440 V AC 50/60 Hz (AC-3)
129 kW at 500 V AC 50/60 Hz (AC-3)
129 kW at 660...690 V AC 50/60 Hz (AC-3)
63 kW at 220...230 V AC 50/60 Hz (AC-3)
40 kW at 400 V AC 50/60 Hz (AC-4)
kontrol devresi gerilim limitleri Çalışma: 0,85...1,1 Uc 55 °C)
Düşme: 0,15...0,2 Uc 55 °C)
mekanik dayanıklılık 10 Mcycles
W cinsinden kalkış gücü 800 W 20 °C)
W cinsinden tutma güç tüketimi 5 W -de 20 °C
Maksimum çalışma hızı 2400 cyc/h -de <55 °C
çalışma süresi 30...40 msn kapama
30...50 msn açma
bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 32 x 4 mm
Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 185 mm²
Güç devresi: konnektör 1 kablo(lar) 185 mm²
Güç devresi: Civatalı bağlantı
sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.m
montaj desteği Plaka
ısı dağılımı 5 W
motor power range 55…100 kW -de 200…240 V 3 faz
110…220 kW -de 480…500 V 3 faz
110…220 kW -de 380…440 V 3 faz
Motor yolverici tipi Doğrudan hat içi kontaktör
Çıkış standardı 110 V DC standart
Standartlar IEC 60947-1
JIS C8201-4-1
IEC 60947-4-1
EN 60947-4-1
EN 60947-1
Ürün sertifikaları LROS (Lloyds register of shipping)
DNV
ABS
UL
RMRoS
BV
CB
RINA
CSA
UKCA
uyumluluk kodu LC1F
kontrol devresi tipi DC standart
Ortam
IP koruma derecesi IP20 ön yüz kaplar ile 'e uygunIEC 60529
IP20 ön yüz kaplar ile 'e uygunVDE 0106
koruyucu bakım TH
Nominal çalışma ortam sıcaklığı -5…55 °C
Depolama ortam koşulları -60…80 °C
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…70 °C
yükseklik 197 mm
genişlik 168,5 mm
Derinlik 181 mm
çalışma yüksekliği 3000 m değer kaybı olmadan
Ürün ağırlığı 4,75 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 21,5 cm
Package 1 Width 24,0 cm
Package 1 Length 26,0 cm
Package 1 Weight 5,42 kg
Sözleşme garantisi
Garanti 18 months
