Gelince Sizi Arayalım| Seri | TeSys |
|---|---|
| Ürün serisi | TeSys F |
| Ürün Ya da Bileşen Tipi | Kontaktör |

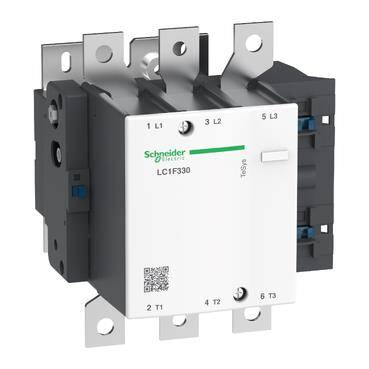

| Ürün Grubu | LC1F |
| kontaktör uygulaması | Motor kontrol Direnç yükü |
| kullanım kategorisi | AC-3 AC-4 AC-1 |
| Kutup Tanımı | 3P |
| [Ue] nominal çalışma voltajı | <= 1000 V AC 50/60 Hz <= 460 V DC |
| kontrol devresi gerilimi | 220 V AC 40...400 Hz |
| [Ie] nominal çalışma akımı | 400 A (at <40 °C) at <= 440 V AC AC-1 330 A (at <55 °C) at <= 440 V AC AC-3 |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
|---|---|
| [Ith] klasik açık hava termik akımı | 400 A (at 40 °C) |
| nominal kesme kapasitesi | 2640 A conforming to IEC 60947-4-1 |
| [Icw] nominal kısa süreli dayanma akımı | 2650 A 40 °C - 10 s 1800 A 40 °C - 30 s 1300 A 40 °C - 1 min 900 A 40 °C - 3 min 750 A 40 °C - 10 min |
| ilgili sigorta değeri | 400 A aM at <= 440 V 500 A gG at <= 440 V |
| ortalama empedans | 0,28 mOhm - Ith 400 A 50 Hz |
| [Ui] nominal yalıtım voltajı | 1000 V 'e uygunIEC 60947-4-1 1500 V 'e uygunVDE 0110 grup C |
| kutup başına güç dağılımı | 44 W AC-1 31 W AC-3 |
| aşırı gerilim kategorisi | III |
| power pole contact composition | 3 NA |
| motor gücü kW | 160 kW at 380...400 V AC 50/60 Hz (AC-3) 180 kW at 415 V AC 50/60 Hz (AC-3) 200 kW at 440 V AC 50/60 Hz (AC-3) 200 kW at 500 V AC 50/60 Hz (AC-3) 220 kW at 660...690 V AC 50/60 Hz (AC-3) 160 kW at 1000 V AC 50/60 Hz (AC-3) 100 kW at 220...230 V AC 50/60 Hz (AC-3) 59 kW at 400 V AC 50/60 Hz (AC-4) |
| kontrol devresi gerilim limitleri | Çalışma: 0,85...1,1 Uc 40...400 Hz 55 °C) Düşme: 0,35...0,55 Uc 40...400 Hz 55 °C) |
| mekanik dayanıklılık | 10 Mcycles |
| VA cinsinden kalkış gücü | 650 VA, 40...400 Hz 0,9 20 °C) |
| VA cinsinden tutma güç tüketimi | 10 VA, 40...400 Hz 0,9 20 °C) |
| Maksimum çalışma hızı | 2400 cyc/h -de <55 °C |
| çalışma süresi | 40...65 msn kapama 100...170 msn açma |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz Güç devresi: pabuç-halka terminalleri 1 kablo(lar) 240 mm² Güç devresi: çubuk 2 kablo(lar) - busbar kesiti: 30 x 5 mm Güç devresi: Civatalı bağlantı |
| sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 35 N.m |
| Montaj Desteği | Plaka |
| ısı dağılımı | 8 W |
| motor power range | 55…100 kW -de 200…240 V 3 faz 110…220 kW -de 480…500 V 3 faz 110…220 kW -de 380…440 V 3 faz |
| Motor yolverici tipi | Doğrudan hat içi kontaktör |
| Çıkış standardı | 220 V AC standart |
| Standartlar | EN 60947-1 EN 60947-4-1 JIS C8201-4-1 IEC 60947-4-1 IEC 60947-1 |
| Ürün Sertifikaları | LROS (Lloyds register of shipping) CB UL BV ABS RMRoS RINA CSA DNV UKCA |
| uyumluluk kodu | LC1F |
| kontrol devresi tipi | AC -de 40...400 Hz |
| IP koruma derecesi | IP20 ön yüz kaplar ile 'e uygunIEC 60529 IP20 ön yüz kaplar ile 'e uygunVDE 0106 |
|---|---|
| koruyucu bakım | TH |
| Nominal Çalışma Ortam Sıcaklığı | -5…55 °C |
| Depolama Ortam Koşulları | -60…80 °C |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…70 °C |
| yükseklik | 206 mm |
| Genişlik | 213 mm |
| derinlik | 219 mm |
| çalışma yüksekliği | 3000 m değer kaybı olmadan |
| Ürün Ağırlığı | 8,6 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 25,000 cm |
| Package 1 Width | 25,000 cm |
| Package 1 Length | 30,500 cm |
| Package 1 Weight | 9,277 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 66,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 101,270 kg |
| Garanti | 18 months |
|---|
