Ana
| seri |
TeSys |
| Ürün serisi |

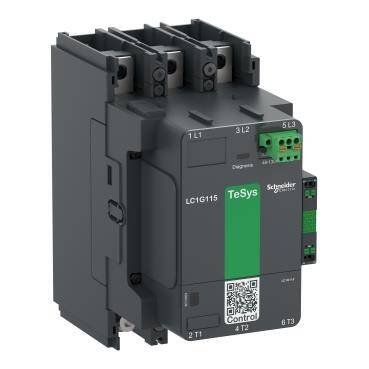

TeSys Giga |
| Ürün ya da bileşen tipi |
Kontaktör |
| Ürün grubu |
LC1G |
| kontaktör uygulaması |
Güç değiştirme
Motor kontrol |
| kullanım kategorisi |
AC-1
AC-3
AC-3e
AC-4
AC-5a
AC-5b
AC-6a
AC-6B
AC-8a
AC-8b
DC-1
DC-3
DC-5 |
| Kutup tanımı |
3P |
| [Ue] nominal çalışma voltajı |
<= 1000 V AC 50/60 Hz
<= 460 V DC |
| [Ie] nominal çalışma akımı |
275 A (at <40 °C) at <= 1000 V AC-1
150 A (at <60 °C) at <= 440 V AC-3 |
| kontrol devresi gerilimi |
100...250 V AC 50/60 Hz
100...250 V DC |
| kontrol devresi gerilim limitleri |
Çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C)
Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C) |
Tamamlayıcı
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
| aşırı gerilim kategorisi |
III |
| [Ith] klasik açık hava termik akımı |
275 A (at 40 °C) |
| nominal kesme kapasitesi |
1280 A at 440 V |
| [Icw] nominal kısa süreli dayanma akımı |
1,2 kA - 10 s
0,7 kA - 30 s
0,6 kA - 1 min
0,45 kA - 3 min
0,35 kA - 10 min |
| ilgili sigorta değeri |
160 A aM at <= 440 V for motor
160 A aM at <= 690 V for motor
315 A gG at <= 690 V |
| ortalama empedans |
0,00018 Ohm |
| [Ui] nominal yalıtım voltajı |
1000 V |
| kutup başına güç dağılımı |
10 W AC-1 - Ith 275 A
5 W AC-3 - Ith 150 A |
| uyumluluk kodu |
LC1G |
| kutup kontak düzenleme |
3 NA |
| yardımcı kontak düzenleme |
1 NA + 1 NK |
| motor gücü kW |
37 kW at 230 V AC 50/60 Hz (AC-3e)
75 kW at 400 V AC 50/60 Hz (AC-3e)
75 kW at 415 V AC 50/60 Hz (AC-3e)
90 kW at 440 V AC 50/60 Hz (AC-3e)
90 kW at 500 V AC 50/60 Hz (AC-3e)
90 kW at 690 V AC 50/60 Hz (AC-3e)
75 kW at 1000 V AC 50/60 Hz (AC-3e)
37 kW at 230 V AC 50/60 Hz (AC-3)
75 kW at 400 V AC 50/60 Hz (AC-3)
75 kW at 415 V AC 50/60 Hz (AC-3)
90 kW at 440 V AC 50/60 Hz (AC-3)
90 kW at 500 V AC 50/60 Hz (AC-3)
90 kW at 690 V AC 50/60 Hz (AC-3)
75 kW at 1000 V AC 50/60 Hz (AC-3)
37 kW at 230 V AC 50/60 Hz (AC-4)
75 kW at 400 V AC 50/60 Hz (AC-4)
75 kW at 415 V AC 50/60 Hz (AC-4)
80 kW at 440 V AC 50/60 Hz (AC-4)
90 kW at 500 V AC 50/60 Hz (AC-4)
90 kW at 690 V AC 50/60 Hz (AC-4)
75 kW at 1000 V AC 50/60 Hz (AC-4) |
| motor gücü hp |
40 hp at 200/208 V 60 Hz
50 hp at 230/240 V 60 Hz
100 hp at 460/480 V 60 Hz
125 hp at 575/600 V 60 Hz |
| Irms nominal kapama kapasitesi |
1890 A at 440 V |
| bobin teknolojisi |
Yerleşik çift yönlü tepe noktası sınırlaması |
| güvenlik güvenilirlik düzeyi |
B10d = 400000 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 3000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| mekanik dayanıklılık |
8 Mcycles |
| inrush power in VA (50/60 Hz, AC) |
540 VA |
| inrush power in W (DC) |
380 W |
| hold-in power consumption in VA (50/60 Hz, AC) |
12,4 VA |
| hold-in power consumption in W (DC) |
7,8 W |
| çalışma süresi |
40...70 ms kapama
15...50 ms açma |
| Maksimum çalışma hızı |
600 cyc/h AC-3
600 cyc/h AC-3e
300 cyc/h AC-1
150 cyc/h AC-4 |
| bağlantılar - terminaller |
Güç devresi: çubuk 2 - busbar cross section: 25 x 6 mm
Güç devresi: pabuç-halka terminalleri 1 185 mm²
Güç devresi: Civatalı bağlantı
Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz
Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu
Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz
Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: esnek Kablo uçlu |
| bağlantı aralığı |
35 mm |
| montaj desteği |
Plaka |
| Standartlar |
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
JIS C8201-5-1 |
| Ürün sertifikaları |
CB Şeması
CCC
cULus
EAC
CE
UKCA
DNV-GL'den EU-RO-MR |
| sıkma torku |
18 N.m |
| Yükseklik |
193 mm |
| Genişlik |
108 mm |
| Derinlik |
193 mm |
| Ürün ağırlığı |
3,6 kg |
Ortam
| IP koruma derecesi |
IP2X ön yüz kaplar ile 'e uygunIEC 60529
IP2X ön yüz kaplar ile 'e uygunVDE 0106 |
| Nominal çalışma ortam sıcaklığı |
-25…60 °C |
| Depolama ortam koşulları |
-60…80 °C |
| mekanik dayanıklılık |
Titreşimler 5…300 Hz 2 gn contactor open
Titreşimler 5…300 Hz 4 gn contactor closed
Şoklar 10 gn 11 ms contactor open
Şoklar 15 gn 11 ms contactor closed |
| renk |
Koyu gri |
| koruyucu bakım |
TH |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-40…70 °C Uc'de |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
25,500 cm |
| Package 1 Width |
17,000 cm |
| Package 1 Length |
32,000 cm |
| Package 1 Weight |
4,568 kg |
| Unit Type of Package 2 |
S06 |
| Number of Units in Package 2 |
6 |
| Package 2 Height |
75,000 cm |
| Package 2 Width |
60,000 cm |
| Package 2 Length |
80,000 cm |
| Package 2 Weight |
38,620 kg |
Sözleşme garantisi
| Garanti |
18 ay |
