Gelince Sizi Arayalım| seri | TeSys |
|---|---|
| Ürün serisi | TeSys Giga |
| Ürün ya da bileşen tipi | Kontaktör |

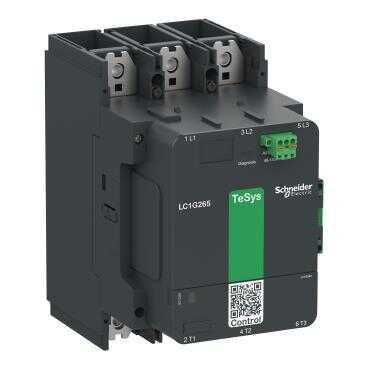

| Ürün grubu | LC1G |
| kontaktör uygulaması | Güç değiştirme Motor kontrol |
| kullanım kategorisi | AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6B AC-8a AC-8b DC-1 DC-3 DC-5 |
| Kutup tanımı | 3P |
| [Ue] nominal çalışma voltajı | <= 1000 V AC 50/60 Hz <= 460 V DC |
| [Ie] nominal çalışma akımı | 385 A (at <40 °C) at <= 1000 V AC-1 265 A (at <60 °C) at <= 440 V AC-3 |
| kontrol devresi gerilimi | 100...250 V AC 50/60 Hz 100...250 V DC |
| kontrol devresi gerilim limitleri | Çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C) Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C) |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
|---|---|
| aşırı gerilim kategorisi | III |
| [Ith] klasik açık hava termik akımı | 385 A (at 40 °C) |
| nominal kesme kapasitesi | 2380 A at 440 V |
| [Icw] nominal kısa süreli dayanma akımı | 2,2 kA - 10 s 1,23 kA - 30 s 0,95 kA - 1 min 0,62 kA - 3 min 0,48 kA - 10 min |
| ilgili sigorta değeri | 315 A aM at <= 440 V for motor 250 A aM at <= 690 V for motor 400 A gG at <= 690 V |
| ortalama empedans | 0,000144 Ohm |
| [Ui] nominal yalıtım voltajı | 1000 V |
| kutup başına güç dağılımı | 20 W AC-1 - Ith 385 A 11 W AC-3 - Ith 265 A |
| uyumluluk kodu | LC1G |
| kutup kontak düzenleme | 3 NA |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| motor gücü kW | 75 kW at 230 V AC 50/60 Hz (AC-3e) 132 kW at 400 V AC 50/60 Hz (AC-3e) 132 kW at 415 V AC 50/60 Hz (AC-3e) 160 kW at 440 V AC 50/60 Hz (AC-3e) 160 kW at 500 V AC 50/60 Hz (AC-3e) 200 kW at 690 V AC 50/60 Hz (AC-3e) 160 kW at 1000 V AC 50/60 Hz (AC-3e) 75 kW at 230 V AC 50/60 Hz (AC-3) 132 kW at 400 V AC 50/60 Hz (AC-3) 132 kW at 415 V AC 50/60 Hz (AC-3) 160 kW at 440 V AC 50/60 Hz (AC-3) 160 kW at 500 V AC 50/60 Hz (AC-3) 200 kW at 690 V AC 50/60 Hz (AC-3) 160 kW at 1000 V AC 50/60 Hz (AC-3) 75 kW at 230 V AC 50/60 Hz (AC-4) 132 kW at 400 V AC 50/60 Hz (AC-4) 132 kW at 415 V AC 50/60 Hz (AC-4) 150 kW at 440 V AC 50/60 Hz (AC-4) 160 kW at 500 V AC 50/60 Hz (AC-4) 160 kW at 690 V AC 50/60 Hz (AC-4) 160 kW at 1000 V AC 50/60 Hz (AC-4) |
| motor gücü hp | 75 hp at 200/208 V 60 Hz 100 hp at 230/240 V 60 Hz 200 hp at 460/480 V 60 Hz 200 hp at 575/600 V 60 Hz |
| Irms nominal kapama kapasitesi | 3320 A at 440 V |
| bobin teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması |
| güvenlik güvenilirlik düzeyi | B10d = 400000 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 3000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| mekanik dayanıklılık | 8 Mcycles |
| inrush power in VA (50/60 Hz, AC) | 700 VA |
| inrush power in W (DC) | 645 W |
| hold-in power consumption in VA (50/60 Hz, AC) | 15,0 VA |
| hold-in power consumption in W (DC) | 9,1 W |
| çalışma süresi | 40...70 ms kapama 15...50 ms açma |
| Maksimum çalışma hızı | 600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4 AC-4 |
| bağlantılar - terminaller | Güç devresi: çubuk 2 - busbar cross section: 32 x 10 mm Güç devresi: pabuç-halka terminalleri 1 185 mm² Güç devresi: Civatalı bağlantı Kontrol devresi: itme 1 0,2…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 1 0,25…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: sabit damarlı kablo uçsuz Kontrol devresi: itme 0,75…2,5 mm² - cable stiffness: esnek Kablo uçlu |
| bağlantı aralığı | 45 mm |
| montaj desteği | Plaka |
| Standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 |
| Ürün sertifikaları | CB Şeması CCC cULus EAC CE UKCA DNV-GL'den EU-RO-MR |
| sıkma torku | 35 N.m |
| Yükseklik | 225 mm |
| Genişlik | 140 mm |
| Derinlik | 226 mm |
| Ürün ağırlığı | 7,5 kg |
| IP koruma derecesi | IP2X ön yüz kaplar ile 'e uygunIEC 60529 IP2X ön yüz kaplar ile 'e uygunVDE 0106 |
|---|---|
| Nominal çalışma ortam sıcaklığı | -25…60 °C |
| Depolama ortam koşulları | -60…80 °C |
| mekanik dayanıklılık | Titreşimler 5…300 Hz 2 gn contactor open Titreşimler 5…300 Hz 4 gn contactor closed Şoklar 10 gn 11 ms contactor open Şoklar 15 gn 11 ms contactor closed |
| renk | Koyu gri |
| koruyucu bakım | TH |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…70 °C Uc'de |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 22,000 cm |
| Package 1 Width | 31,000 cm |
| Package 1 Length | 31,500 cm |
| Package 1 Weight | 7,465 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 75,000 cm |
| Package 2 Width | 60,000 cm |
| Package 2 Length | 80,000 cm |
| Package 2 Weight | 39,850 kg |
| Garanti | 18 ay |
|---|
