Gelince Sizi Arayalımseri | TeSys |
---|---|

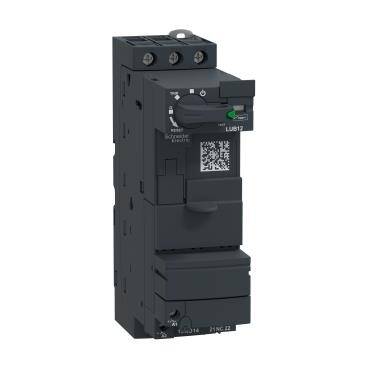

ürün adı | TeSys Ultra |
Ürün grubu | LUB |
Ürün ya da bileşen tipi | Tek yönlü güç kaidesi |
cihaz uygulaması | Motor control Motor protection |
Kutup tanımı | 3P |
yalıtıma uygunluk | Evet |
[Ue] nominal çalışma voltajı | 690 V AC için güç devresi |
ağ frekansı | 40...60 Hz |
[Ith] klasik açık hava termik akımı | 12 A |
[Ie] nominal çalışma akımı | 12 A -de <= 440 V 12 A -de 500 V 9 A -de 690 V |
kullanım kategorisi | AC-43 AC-44 AC-41 |
[Ics] nominal hizmet kesme kapasitesi | 50 kA -de 230 V 50 kA -de 440 V 10 kA -de 500 V 4 kA -de 690 V |
yardımcı kontak düzenleme | 1 NA + 1 NK |
yardımcı kontak tipi | Tip bağlantılı kontaklar (1 NA + 1 NK) 'e uygunIEC 60947-4-1 tip ayna kontak (1 NK) 'e uygunIEC 60947-1 |
[Uc] control circuit voltage | 24 V AC 50/60 Hz 24 V DC 48...72 V AC 50/60 Hz 48...72 V DC 110...240 V AC 50/60 Hz 110...220 V DC |
tipik akım tüketimi | 130 mA -de 24 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 140 mA -de 24 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 150 mA -de 24 V DC Kapatırken I maksimum LUCM'li 280 mA -de 110...220 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 280 mA -de 110...240 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 280 mA -de 48...72 V AC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 280 mA -de 48...72 V DC Kapatırken I maksimum LUCA, LUCB, LUCC, LUCD'li 35 mA -de 110...220 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 35 mA -de 110...240 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 35 mA -de 48...72 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 35 mA -de 48...72 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 60 mA -de 24 V DC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 70 mA -de 24 V AC I rms sızdırmaz LUCA, LUCB, LUCC, LUCD'li 70 mA -de 24 V DC I rms sızdırmaz LUCM'li |
---|---|
ısı dağılımı | 2 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li 1,7 W için kontrol devresi LUCM'li |
güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
çalışma süresi | 35 ms açma LUCA, LUCB, LUCC, LUCD, LUCM'li için kontrol devresi 50 ms -de >= 72 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi 60 ms -de 48 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi 70 ms -de 24 V kapama LUCA, LUCB, LUCC, LUCD'li için kontrol devresi 75 ms kapama LUCM'li için kontrol devresi |
Mekanik dayanıklılık | 15 Mcycles |
maksimum çalışma oranı | 3600 cyc/h |
Ürün sertifikaları | CE UL CSA CCC EAC ASEFA ATEX Denizcilik |
standartlar | EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, faz bariyerli CSA C22.2 No 60947-4-1, faz bariyerli |
[Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-6-2 (kirlilik derecesi 3) 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1 |
[Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-6-2 |
devrenin güvenli ayrılması | 400 V SELV kontrol veya yardımcı devreler arasında 'e uygunIEC 60947-1 ek N 400 V SELV kontrol veya yardımcı devre ve ana devre arasında 'e uygunIEC 60947-1 ek N |
sabitleme modu | Klipsli (DIN rayı) Vidayla sabit (plaka) |
bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 0,75…1,5 mm² sert Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 0,75…1,5 mm² sert Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…10 mm² sert Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…6 mm² esnek ile Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 2,5…10 mm² esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² esnek ile Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…6 mm² sert Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1,5…6 mm² esnek kablo uçsuz |
sıkma torku | Kontrol devresi: 0,8…1,2 N.m düz tornavida 5 mm Kontrol devresi: 0,8…1,2 N.m Philips no 1 tornavida 5 mm Güç devresi: 1,9…2,5 N.m düz tornavida 6 mm Güç devresi: 1,9…2,5 N.m Philips No 2 tornavida 6 mm Güç devresi: 1,9…2,5 N.m pozidriv No 2 tornavida 6 mm |
Genişlik | 45 mm |
Yükseklik | 154 mm |
Derinlik | 126 mm |
Ürün ağırlığı | 0,9 kg |
uyumluluk kodu | LUB |
IP koruma derecesi | IP20 'e uygunIEC 60947-1 (ön panel ve telle bağlanmış terminaller) IP20 'e uygunIEC 60947-1 (diğer yüzler) IP40 'e uygunIEC 60947-1 (ön panel dış bağlantı bölgesi) |
---|---|
koruyucu bakım | TH 'e uygunIEC 60068 |
çalışma için ortam hava sıcaklığı | -25…60 °C LUCM'li -25…70 °C LUCA, LUCB, LUCC, LUCD'li |
Depolama ortam koşulları | -40…85 °C |
yangına dayanıklılık | 960 °C elektrik yüklü bileşenleri destekleyen parçalar 'e uygunIEC 60695-2-12 650 °C 'e uygunIEC 60695-2-12 |
çalışma yüksekliği | 2000 m |
darbe dayanımı | 10 gn güç kutbu açık 'e uygunIEC 60068-2-27 15 gn güç kutbu kapalı 'e uygunIEC 60068-2-27 |
titreşim direnci | 2 gn (f= 5…300 Hz) güç kutbu açık 'e uygunIEC 60068-2-27 4 gn (f= 5…300 Hz) güç kutbu kapalı 'e uygunIEC 60068-2-27 |
elektrostatik deşarja direnç | 8 kV seviye 3 açık havada 'e uygunIEC 61000-4-2 8 kV seviye 4 kontakta 'e uygunIEC 61000-4-2 |
yayılmalı alanlara direnç | 10 V/m 3 'e uygunIEC 61000-4-3 |
hızlı geçici akımlara direnç | 2 kV sinif 3 seri bağlantı 'e uygunIEC 61000-4-4 4 kV sinif 4 seri bağlantı hariç tüm devreler 'e uygunIEC 61000-4-4 |
yayılmayan şok dalgası | 1 kV seri mod 24...240 V AC 'e uygunIEC 60947-6-2 1 kV seri mod 48...220 V DC 'e uygunIEC 60947-6-2 2 kV ortak mod 24...240 V AC 'e uygunIEC 60947-6-2 2 kV ortak mod 48...220 V DC 'e uygunIEC 60947-6-2 |
telsiz elektrik alanlara bağışıklık | 10 V 'e uygunIEC 61000-4-6 |
mikro kırılmalara bağışıklık | 3 ms için kontrol devresi |
Immunity to voltage dips | 70 % / 500 ms 'e uygunIEC 61000-4-11 |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 5,200 cm |
Package 1 Width | 17,000 cm |
Package 1 Length | 14,000 cm |
Package 1 Weight | 847,000 g |
Unit Type of Package 2 | S03 |
Number of Units in Package 2 | 10 |
Package 2 Height | 30,000 cm |
Package 2 Width | 30,000 cm |
Package 2 Length | 40,000 cm |
Package 2 Weight | 8,988 kg |
Unit Type of Package 3 | P06 |
Number of Units in Package 3 | 80 |
Package 3 Height | 75,000 cm |
Package 3 Width | 60,000 cm |
Package 3 Length | 80,000 cm |
Package 3 Weight | 86,604 kg |
Garanti | 18 ay |
---|
