Gelince Sizi Arayalımseri | TeSys |
---|---|

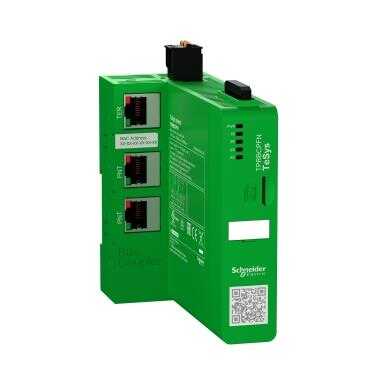

ürün adı | TeSys adası |
Ürün grubu | TPRBC |
Ürün ya da bileşen tipi | Hat birleştirici |
haberleşme port protokolü | Profinet GÇ |
cihaz sunumu | Bir yolverici grubu ile bir otomasyon kontrolörü arasındaki bağlantı noktası 20 modüle kadar tüm adanın yönetimi |
kullanılabilir işlev | Adanın kontrolü için SoMove ile tam entegrasyon Adanın tamamı için tek bir 24V DC güç kaynağı Bir otomasyon kontrolörü ile iletişim için iki fieldbus bağlantı noktası Bakım için yerleşik bir web sunucusuna sahip bir hizmet bağlantı noktası |
ürün uyumluluğu | TPRST motor yolverici TPRSS SIL motor yol verici TPRPM Güç modülü TPRSM SIL arayüzü modülü TPRVM Voltaj arayüzü modülü (VIM) TPRAN Analog GÇ modülü TPRDG Dijital GÇ modülü |
entegre bağlantı tipi | 2 RJ45, konnektör Dişi protokolü için Profinet GÇ, fieldbus port 1 RJ45, konnektör Dişi protokolü için Ethernet TCP/IP, hizmet portu 1 micro SD card port |
haberleşme hizmeti | Conformance class A (CC-A) Net load class 1 DHCP istemcisi SNTP istemcisi |
yerel sinyalleme | 1 LED yeşil/sarıile PWR isaret için güç besleme durumu 1 LED yeşil/kırmızıile SF isaret için system fault 1 LED yeşil/kırmızıile BF isaret için network status 1 LED yeşil/kırmızıile BS isaret için internal bus status 1 LED yeşil/kırmızıile SD isaret için SD kart erişimi (SD) |
[Us] nominal besleme gerilimi | 24 V DC |
besleme gerilimi limitleri | 20,4…28,8 V DC |
nominal akım | 0,125 maksimum |
koruma tipi | Harici sigorta, 3 A fast sigorta için güç besleme Ters polarite koruması için güç besleme |
W cinsinden güç dağılımı | 7 W maksimum |
Siber güvenlik | Aşil sertifikalı |
---|---|
Standartlar | EN/IEC 60947-4-1 CSA C22.2 No 61010-2-201 UL 61010-2-201 EN/IEC 61010-2-201 |
ürün sertifikaları | UL CSA EAC Achilles: seviye 2 PNO |
montaj modu | Yatay ve dikey (35 mm simetrik ray) |
bağlantılar - terminaller | Güç besleme: çıkarılabilir yaylı terminal bloğu 2 kablo(lar) 2,5 mm² (AWG 14)Sert veya esnek |
Genişlik | 50 mm |
Yükseklik | 118 mm |
Derinlik | 114 mm |
Ürün ağırlığı | 0,204 kg |
depolama için ortam hava sıcaklığı | -25…70 °C |
---|---|
çalışma için ortam hava sıcaklığı | -10…60 °C |
bağıl nem | 5…95 % |
çalışma yüksekliği | 0...2000 m değer kaybı olmadan |
IP koruma derecesi | IP20 |
kirletme derecesi | 2 |
koruyucu bakım | TC |
yangına dayanıklılık | 960 °C 'e uygunUL 94 |
darbe dayanımı | 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
titreşim direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
elektromanyetik uyumluluk | Elektrostatik deşarj, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2 Yayılmalı RF alanları, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3 Haberleşme: hızlı geçici bağışıklık testi, seviye 3, 1 kV, conforming to EN/IEC 61000-4-4 Güç besleme: hızlı geçici bağışıklık testi, seviye 3, 2 kV, conforming to EN/IEC 61000-4-4 Haberleşme: kesinti bağışıklık testi (ortak mod), seviye 3, 1 kV, conforming to EN/IEC 61000-4-5 Güç besleme: kesinti bağışıklık testi (ortak mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5 |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 6,8 cm |
Package 1 Width | 13,7 cm |
Package 1 Length | 15,5 cm |
Package 1 Weight | 283,0 g |
Garanti | 18 months |
---|
