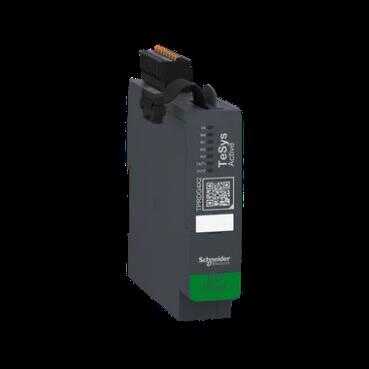

Schneider Electric TPRDG4X2, Dijital IO modülü, TeSys island, 4 input, 2 output

Ürün Kodu : TPRDG4X2
Barkod : 3606489832896
(0)
Yorum Yap
2.272,71 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla Kontaktör
Ana
seri TeSys
ürün adı TeSys adası
Ürün grubu TPRDG
Ürün ya da bileşen tipi Dijital GÇ modülü
cihaz sunumu 4 dijital giriş ve 2 dijital çıkış sağlayan IO modülü
Bir TeSys Island sisteminde gelişmiş kontrol fonksiyonlarının etkinleştirilmesi
Bir TPRPM güç modülüyle ilişkilendirildiğinde üçüncü taraf güç cihazlarının kontrolü
Yalnızca bir veri yolu modülü TPRBC'ye bağlandığında çalışır
modülün fonksiyonu Ortak nokta ile 4 adet alıcı/kaynak dijital girişin kontrolü
Ortak nokta ile 2 adet alıcı/kaynak dijital çıkışın kontrolü
ürün uyumluluğu TPRBC hat birleştirici
TPRPM Güç modülü
Dijital giriş sayısı 4 yalıtımlı with common point conforming to IEC 61131-2 Tip 1
Dijital giriş gerilimi 24 V DC (gerilim limitleri: 19.2...28.8 V)
Dijital giriş akımı 7 mA -de 24 V
giriş empedansı 3.43 kOhm
Dijital giriş lojiği Pozitif veya negatif, 0...5 V (durum 0), 15...28,8 V (durum 1)
Dijital çıkış sayısı 2 yalıtımlı with common point
Dijital çıkış lojiği Kaynak veya blok
Dijital çıkış gerilimi 24 V DC (gerilim limitli: 19,2...28,8 V)
Dijital çıkış akımı 0.5 A maksimum
koruma tipi 1 harici sigorta, 0,5 A fast sigorta için each output
yanıt süresi 5 ms 24 V'ta için dijital giriş
5 ms 24 V'ta için dijital çıkış
yerel sinyalleme DS (device status): 1 LED (yeşil/kırmızı)
I0 (input 1 status): 1 LED (yeşil)
I1 (input 2 status): 1 LED (yeşil)
I2 (input 3 status): 1 LED (yeşil)
I3 (input 4 status): 1 LED (yeşil)
Q0 (output 1 status): 1 LED (yeşil)
Q1 (output 2 status): 1 LED (yeşil)
Tamamlayıcı
[Us] nominal besleme gerilimi 24 V DC supplied by the bus coupler
akım tüketimi 10 mA
W cinsinden güç dağılımı 0,5 W maksimum
[Uimp] nominal darbe dayanım voltajı 0,5 kV 'e uygunIEC 61010-1
Standartlar IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201
ürün sertifikaları UL
EAC (beklemede)
CSA
montaj modu Yatay ve dikey (35 mm simetrik ray)
bağlantılar - terminaller Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz
Giriş/çıkış devresi: çıkarılabilir yaylı terminal bloğu 8 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile
Genişlik 25 mm
Yükseklik 118 mm
Derinlik 114 mm
Ürün ağırlığı 0,136 kg
Ortam
depolama için ortam hava sıcaklığı -25…70 °C
çalışma için ortam hava sıcaklığı -10…60 °C
bağıl nem 5…95 %
çalışma yüksekliği 0...2000 m değer kaybı olmadan
IP koruma derecesi IP20
kirletme derecesi 2
koruyucu bakım TC
yangına dayanıklılık 960 °C 'e uygunUL 94
darbe dayanımı 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27
titreşim direnci 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6
1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2
Yayılmalı RF alanları, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3
Hızlı geçici bağışıklık testi, seviye 3, 2 kV, conforming to EN/IEC 61000-4-4
Kesinti bağışıklık testi (ortak mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 6,5 cm
Package 1 Width 13,5 cm
Package 1 Length 15,5 cm
Package 1 Weight 244,0 g
Unit Type of Package 2 S03
Number of Units in Package 2 16
Package 2 Height 30 cm
Package 2 Width 30 cm
Package 2 Length 40 cm
Package 2 Weight 4,684 kg
Sözleşme garantisi
Garanti 18 months
