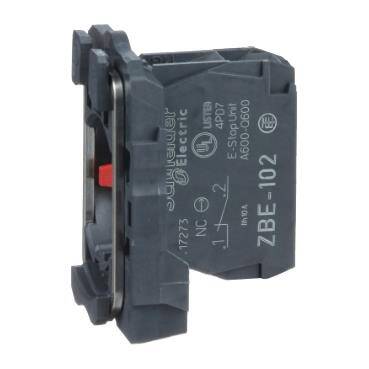

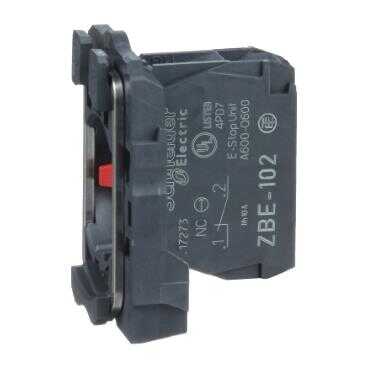

Schneider Electric ZB5AZ102, gövde/sabitleme bilezikli tek kontak bloğu 1NK vida kelepçesi terminali

Ürün Kodu : ZB5AZ102
Barkod : 3389110924411
(0)
Yorum Yap
121,52 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla Kontaktör
Ana
Ürün serisi Harmony XB5
Ürün Ya da Bileşen Tipi Eksiksiz gövde/kontak tertibatı
Ürün Grubu ZB5
sabitleme bileziği malzemesi Plastik
bölünemez miktar başına satış 1
başlık tipi Standard
Kontak Tipi ve Düzenleme 1 NK
Kontak İşlemi Yavaş kesen
kontak bloğu tipi Tek
bağlantılar - terminaller Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
Tamamlayıcı
CAD genel genişliği 30 mm
CAD genel yüksekliği 42 mm
CAD genel derinliği 32 mm
terminallerin açıklaması ISO n°1 (11-12)NC
Ürün Ağırlığı 0,021 kg
cihaz düzenleme Gövde
Sabitleme bileziği
kontak kullanımı Standart kontaklar
pozitif açıklık Ile 'e uygunIEC 60947-5-1 ek K
çalışma hareketi 1,5 mm (NK değişimi elektrik durumu)
4,3 mm (toplam hareket)
çalışma gücü 2 N NK değişimi elektrik durumu
Mekanik dayanıklılık 10000000 cycles
sıkma torku 0,8…1,2 N.m 'e uygunIEC 60947-1
vida başının şekli Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
kontak malzemesi Gümüş alaşım (Ag/Ni)
kisa devre korumasi 10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
[Ith] klasik açık hava termik akımı 10 A 'e uygunIEC 60947-5-1
[Ui] nominal yalıtım voltajı 600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947-1
[Ie] nominal çalışma akımı 3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
elektrik dayanıklılığı 1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
elektrik güvenilirliği IEC 60947-5-4 Λ < 10exp(-6) -de 5 V, 1 mA temiz ortamda 'e uygunIEC 60947-5-4
Λ < 10exp(-8) -de 17 V, 5 mA temiz ortamda 'e uygunIEC 60947-5-4
cihaz sunumu Temel alt montajlar
Ortam
koruyucu bakım TH
Depolama Ortam Koşulları -40…70 °C
Nominal Çalışma Ortam Sıcaklığı -40…70 °C
IP koruma derecesi IP20 'e uygunIEC 60529
Standartlar UL 508
IEC 60947-5-1
JIS C8201-5-1
IEC 60947-1
CSA C22.2 No 14
IEC 60947-5-4
JIS C8201-1
Ürün Sertifikaları BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
titreşim direnci 5 gn (f= 2…500 Hz) 'e uygunIEC 60068-2-6
darbe dayanımı 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 4,500 cm
Package 1 Width 3,400 cm
Package 1 Length 5,400 cm
Package 1 Weight 20,000 g
Unit Type of Package 2 S03
Number of Units in Package 2 300
Package 2 Height 30,000 cm
Package 2 Width 30,000 cm
Package 2 Length 40,000 cm
Package 2 Weight 6,512 kg
Unit Type of Package 3 P06
Number of Units in Package 3 2400
Package 3 Height 75,000 cm
Package 3 Width 60,000 cm
Package 3 Length 80,000 cm
Package 3 Weight 64,604 kg
Sözleşme garantisi
Garanti 18 months
