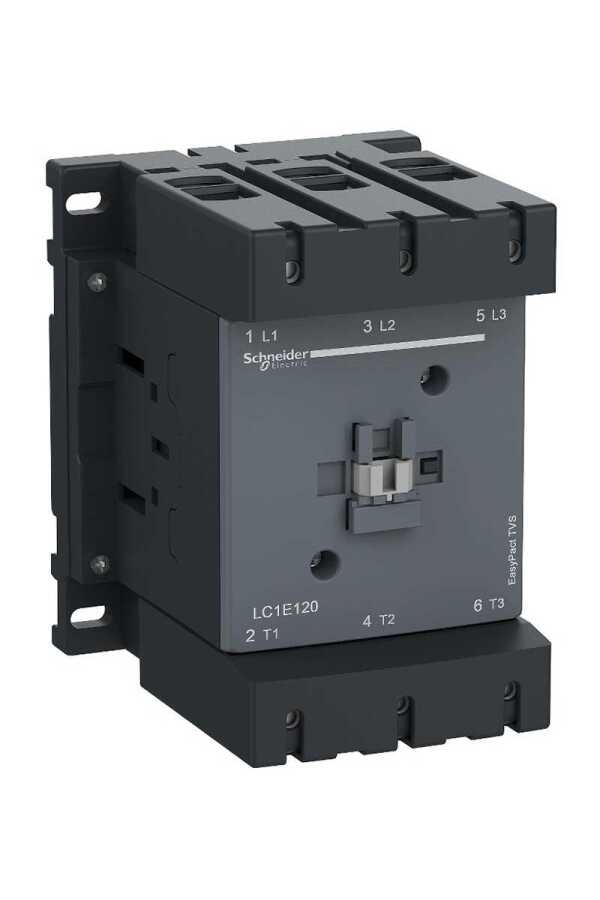

Motor gücü kW
:
45 kW -de 220...230 V AC 50/60 Hz
75 kW -de 380...400 V
80 kW -de 415 V
80 kW -de 440 V
90 kW -de 500 V
100 kW -de 660...690 V
Kutup kontak düzenleme
:
3 NA
Yardımcı kontak düzenleme
:
1 NA + 1 NK
[Ui] nominal yalıtım voltajı
:
690 V 'e uygun IEC 60947-4-1
[Uimp] nominal darbe dayanım voltajı
:
8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Aşırı gerilim kategorisi
:
III
[Ith] klasik açık hava termik akımı
:
200 A -de <40 °C
IRMS Nominal Kapama Kapasitesi
:
1600 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
Nominal kesme kapasitesi
:
1280 A -de 440 V için güç devresi 'e uygunIEC 60947
Ilgili Sigorta Dezeri
:
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
315 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
Kontrol devresi tipi
:
AC -de 50 Hz
Ortalama empedans
:
0,6 mOhm - Ith 200 A 50 Hz için güç devresi
Kutup başına güç dağılımı
:
24 W AC-1
15 W AC-3
Minimum anahtarlama akımı
:
5 mA için kontrol devresi
Minimum Anahtarlam gerilimi
:
17 V için kontrol devresi
Çakışmama süresi
:
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Maksimum işletim oranı
:
1200 cyc/h -de <55 °C
VA cinsinden kalkış gücü
:
300 VA 50 Hz 0,9 20 °C)
300 VA 60 Hz 0,9 20 °C)
VA cinsinden tutma güç tüketimi
:
22 VA 50 Hz 0,9 20 °C)
22 VA 60 Hz 0,9 20 °C)
Isı dağılımı
:
3…8 W için kontrol devresi
Yalıtım direnci
:
> 10 MOhm için kontrol devresi
Bağlantılar - terminaller
:
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 10…120 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 10…120 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 10…120 mm² - kablo sertligi: katı kablo uçsuz
Sıkma torku
:
Güç devresi: 12 N.m
Kontrol devresi: 1,2 N.m
Montaj desteği
:
Plaka
DIN rayı
Mekanik dayanıklılık
:
400000 döngü
Çalışma yüksekliği
:
3000 m olmadan
