Gelince Sizi Arayalım| seri | TeSys |
|---|---|

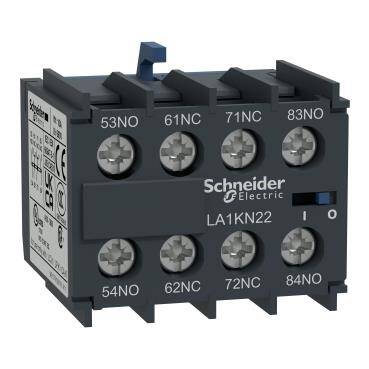

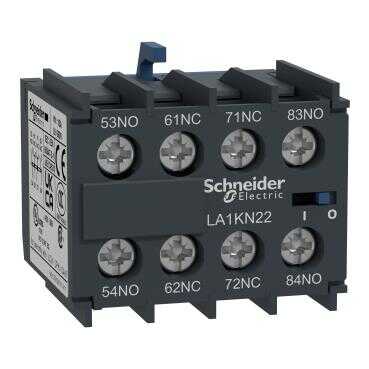

| ürün adı | TeSys K |
| Ürün ya da bileşen tipi | Yardımcı kontak bloğu |
| Ürün grubu | LA1 |
| seri uyumluluğu | TeSys K LC1K TeSys K CA2K TeSys K CA3K |
| montaj konumu | Ön |
| kutup kontak düzenleme | 2 NA + 2 NK |
| Contacts operation | Anlık |
| [Ue] nominal çalışma voltajı | 690 V AC 25...400 Hz |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-5-1 600 V 'e uygunUL 60947-5-1 600 V 'e uygunCSA C22.2 No 60947-5-1 |
| [Ith] klasik açık hava termik akımı | 10 A -de <50 °C |
| Standartlar | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 |
| Ürün sertifikaları | IECEE CB Scheme UL CSA CCC |
| Irms nominal kapama kapasitesi | 110 A -de <= 690 V AC 'e uygunIEC 60947 |
|---|---|
| izin verilebilir kısa süreli akım | 80 A 1 sn 60 A 500 ms 110 A 100 ms |
| ilgili sigorta değeri | 10 A gG -de <= 690 V 'e uygunIEC 60947 |
| minimum anahtarlama akımı | 5 mA |
| minimum anahtarlama gerilimi | 17 V |
| çakışmama mesafesi | 0,5 mm |
| yalıtım direnci | > 10 MOhm |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²sert Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²sert |
| sıkma torku | 1,3 N.m - tornavidayla Philips No 2 1,3 N.m - tornavidayla pozidriv No 2 |
| Yükseklik | 30 mm |
| Genişlik | 38 mm |
| Derinlik | 35 mm |
| Ürün ağırlığı | 0,045 kg |
| çevresel özellik | Normal ortam |
|---|---|
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| koruyucu bakım | TC 'e uygunIEC 60068 |
| Depolama ortam koşulları | -50…80 °C |
| Nominal çalışma ortam sıcaklığı | -25…50 °C |
| çalışma yüksekliği | 2000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,295 cm |
| Package 1 Width | 3,823 cm |
| Package 1 Length | 3,917 cm |
| Package 1 Weight | 30,0 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 4,4 cm |
| Package 2 Width | 16,698 cm |
| Package 2 Length | 15,45 cm |
| Package 2 Weight | 401,0 g |
| Unit Type of Package 3 | S02 |
| Number of Units in Package 3 | 100 |
| Package 3 Height | 15,0 cm |
| Package 3 Width | 30,0 cm |
| Package 3 Length | 40,0 cm |
| Package 3 Weight | 4,651 kg |
| Garanti | 18 ay |
|---|
