Gelince Sizi Arayalım| seri | TeSys TeSys Deca |
|---|---|

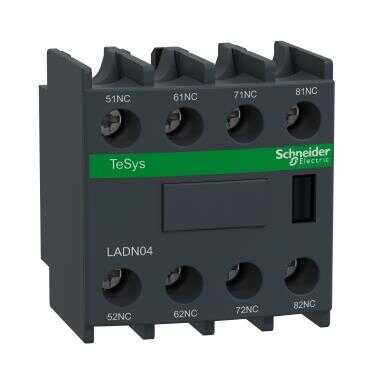

| ürün adı | TeSys D TeSys Deca |
| Ürün ya da bileşen tipi | Yardımcı kontak bloğu |
| Ürün grubu | LADN |
| seri uyumluluğu | TeSys D LC1D TeSys D CAD TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D |
| montaj konumu | Ön |
| kutup kontak düzenleme | 4 NK |
| Contacts operation | Anlık |
| [Ue] nominal çalışma voltajı | 690 V AC 25...400 Hz |
| [Ie] nominal çalışma akımı | 6 A -de 120 V AC-15 1,04 A -de 690 V AC-15 0,55 A -de 125 V DC-13 0,1 A -de 600 V DC-13 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-5-1 600 V 'e uygunUL 600 V 'e uygunCSA |
| [Ith] klasik açık hava termik akımı | 10 A -de <60 °C |
| Standartlar | EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 |
| Ürün sertifikaları | CB UL CSA CCC EAC UKCA |
| Irms nominal kapama kapasitesi | 140 A AC 'e uygunIEC 60947-5-1 250 A DC 'e uygunIEC 60947-5-1 |
|---|---|
| izin verilebilir kısa süreli akım | 100 A 1 sn 120 A 500 ms 140 A 100 ms |
| koruma tipi | GG sigorta 10 A |
| Mekanik dayanıklılık | 30 Mcycles |
| minimum anahtarlama akımı | 5 mA |
| minimum anahtarlama gerilimi | 17 V |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması |
| yalıtım direnci | > 10 MOhm |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²sert kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²sert kablo uçsuz |
| sıkma torku | 1,7 N.m - tornavidayla düz Ø 6 mm 1,7 N.m - tornavidayla Philips No 2 1,7 N.m - tornavidayla pozidriv No 2 |
| Yükseklik | 48 mm |
| Genişlik | 44 mm |
| Derinlik | 42 mm |
| Ürün ağırlığı | 0,05 kg |
| renk | Koyu gri |
| çevresel özellik | Normal ortam |
|---|---|
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| koruyucu bakım | TH 'e uygunIEC 60068 |
| Depolama ortam koşulları | -60…80 °C |
| Nominal çalışma ortam sıcaklığı | -5…60 °C |
| çalışma yüksekliği | 3000 m |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,8 cm |
| Package 1 Width | 4,2 cm |
| Package 1 Length | 5 cm |
| Package 1 Weight | 62 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 10 |
| Package 2 Height | 4,8 cm |
| Package 2 Width | 8,6 cm |
| Package 2 Length | 25,5 cm |
| Package 2 Weight | 624 g |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 160 |
| Package 3 Height | 30 cm |
| Package 3 Width | 30 cm |
| Package 3 Length | 40 cm |
| Package 3 Weight | 10,46 kg |
| Garanti | 18 ay |
|---|
