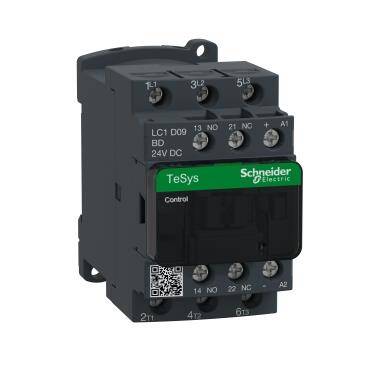

Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
9 A 60 °C) -de <= 440 V AC AC-3 için güç devresi 25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi 9 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
[Uc] control circuit voltage
24 V DC
Tamamlayıcı
motor gücü kW
2,2 kW -de 220...230 V AC 50/60 Hz (AC-3) 4 kW -de 380...400 V AC 50/60 Hz (AC-3) 4 kW -de 415...440 V AC 50/60 Hz (AC-3) 5,5 kW -de 500 V AC 50/60 Hz (AC-3) 5,5 kW -de 660...690 V AC 50/60 Hz (AC-3) 2,2 kW -de 400 V AC 50/60 Hz (AC-4) 2,2 kW -de 220...230 V AC 50/60 Hz (AC-3e) 4 kW -de 380...400 V AC 50/60 Hz (AC-3e) 4 kW -de 415...440 V AC 50/60 Hz (AC-3e) 5,5 kW -de 500 V AC 50/60 Hz (AC-3e) 5,5 kW -de 660...690 V AC 50/60 Hz (AC-3e)
motor gücü hp
1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar 2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar 2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar 5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar 7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar 0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
uyumluluk kodu
LC1D
kutup kontak düzenleme
3 NA
kontak uyumluluğu
M4
koruyucu kapak
Ile
[Ith] klasik açık hava termik akımı
25 A -de <60 °C için güç devresi 10 A -de <60 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947 140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1 250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
nominal kesme kapasitesi
250 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
105 A -de <40 °C - 10 s için güç devresi 210 A -de <40 °C - 1 sn için güç devresi 30 A -de <40 °C - 10 min için güç devresi 61 A -de <40 °C - 1 min için güç devresi 100 A - 1 sn için sinyalleme devresi 120 A - 500 ms için sinyalleme devresi 140 A - 100 ms için sinyalleme devresi
ilgili sigorta değeri
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1 25 A gG -de <= 690 V koordinasyon tip 1 için güç devresi 20 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
ortalama empedans
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
kutup başına güç dağılımı
1,56 W AC-1 0,2 W AC-3 0,2 W AC-3e
[Ui] nominal yalıtım voltajı
Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
aşırı gerilim kategorisi
III
kirletme derecesi
3
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
30 Mcycles
elektrik dayanıklılığı
0,6 Mcycles 25 A AC-1 Ue'de <= 440 V 2 Mcycles 9 A AC-3 Ue'de <= 440 V 2 Mcycles 9 A AC-3e Ue'de <= 440 V
kontrol devresi tipi
DC standart
bobin teknolojisi
Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
kontrol devresi gerilim limitleri
0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC
W cinsinden kalkış gücü
5,4 W 20 °C)
W cinsinden tutma güç tüketimi
5,4 W -de 20 °C
çalışma süresi
53.55...72.45 msn kapama 16...24 msn açma
zaman sabiti
28 ms
Maksimum çalışma hızı
3600 cyc/h -de <60 °C
bağlantılar - terminaller
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
sıkma torku
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme
1 NA + 1 NK
yardımcı kontak tipi
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı
25...400 Hz
minimum anahtarlama gerilimi
17 V için sinyalleme devresi
minimum anahtarlama akımı
5 mA için sinyalleme devresi
yalıtım direnci
> 10 MOhm için sinyalleme devresi
çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
montaj desteği
Plaka Ray
Ortam
standartlar
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Ürün sertifikaları
LROS (Lloyds register of shipping) CSA UL GOST DNV CCC GL BV RINA UKCA
IP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım
TH 'e uygunIEC 60068-2-30
iklimsel dayanım
'E uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği
0...3000 m
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
alev geciktirici
V1 'e uygunUL 94
mekanik dayanıklılık
Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn)
