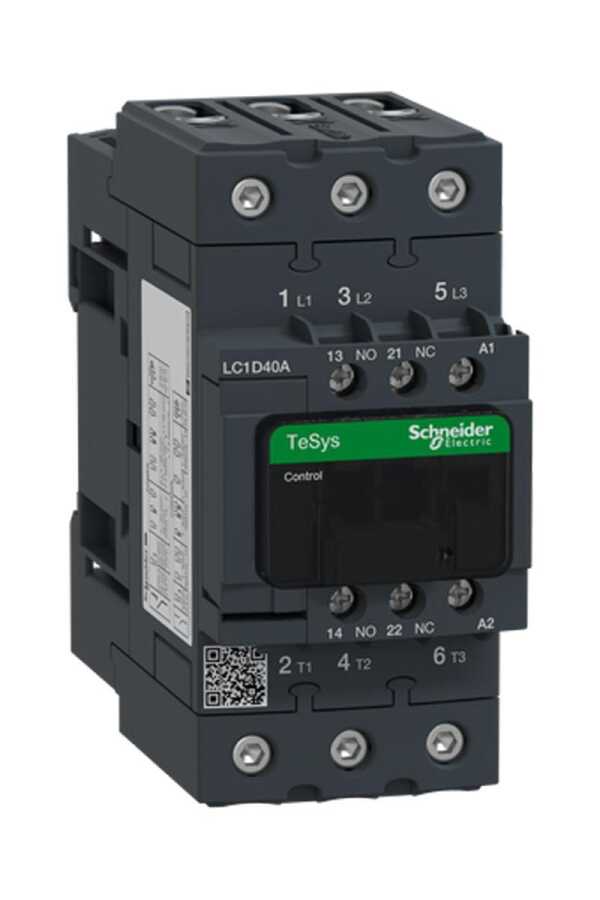

Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
60 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 40 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 40 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
[Uc] control circuit voltage
240 V AC 50/60 Hz
Tamamlayıcı
motor gücü kW
18,5 kW at 380...400 V AC 50/60 Hz (AC-3) 11 kW at 220...230 V AC 50/60 Hz (AC-3) 22 kW at 415...440 V AC 50/60 Hz (AC-3) 22 kW at 500 V AC 50/60 Hz (AC-3) 30 kW at 660...690 V AC 50/60 Hz (AC-3) 9 kW at 400 V AC 50/60 Hz (AC-4) 18,5 kW at 380...400 V AC 50/60 Hz (AC-3e) 11 kW at 220...230 V AC 50/60 Hz (AC-3e) 22 kW at 415...440 V AC 50/60 Hz (AC-3e) 22 kW at 500 V AC 50/60 Hz (AC-3e) 30 kW at 660...690 V AC 50/60 Hz (AC-3e)
motor gücü hp
5 hp at 230/240 V AC 50/60 Hz for 1 faz motors 10 hp at 230/240 V AC 50/60 Hz for 3 faz motors 30 hp at 575/600 V AC 50/60 Hz for 3 faz motors 10 hp at 200/208 V AC 50/60 Hz for 3 faz motors 3 hp at 115 V AC 50/60 Hz for 1 faz motors 30 hp at 460/480 V AC 50/60 Hz for 3 faz motors
uyumluluk kodu
LC1D
kutup kontak düzenleme
3 NA
kontak uyumluluğu
M2
koruyucu kapak
Ile
[Ith] klasik açık hava termik akımı
10 A (at 60 °C) for sinyalleme devresi 60 A (at 60 °C) for güç devresi
Irms nominal kapama kapasitesi
140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 800 A at 440 V for güç devresi conforming to IEC 60947
nominal kesme kapasitesi
800 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı
320 A 40 °C - 10 s for güç devresi 720 A 40 °C - 1 sn for güç devresi 72 A 40 °C - 10 min for güç devresi 165 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi
ilgili sigorta değeri
10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 80 A gG at <= 690 V coordination tip 1 for güç devresi 80 A gG at <= 690 V coordination tip 2 for güç devresi
ortalama empedans
1,5 mOhm - Ith 60 A 50 Hz for güç devresi
kutup başına güç dağılımı
2,4 W AC-3 5,4 W AC-1 2,4 W AC-3e
[Ui] nominal yalıtım voltajı
Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi
III
kirletme derecesi
3
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
6 Mcycles
elektrik dayanıklılığı
1,4 Mcycles 60 A AC-1 Ue'de <= 440 V 1,5 Mcycles 40 A AC-3 Ue'de <= 440 V 1,5 Mcycles 40 A AC-3e Ue'de <= 440 V
kontrol devresi tipi
AC -de 50/60 Hz
bobin teknolojisi
Yerleşik süpresör modülü olmadan
kontrol devresi gerilim limitleri
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz 0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz 0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz 1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
VA cinsinden kalkış gücü
140 VA 60 Hz cos phi 0,75 (at 20 °C) 160 VA 50 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi
13 VA 60 Hz cos phi 0,3 (at 20 °C) 15 VA 50 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı
4…5 W at 50/60 Hz
çalışma süresi
4...19 msn açma 12...26 msn kapama
Maksimum çalışma hızı
3600 cyc/h -de <60 °C
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: katı kablo uçsuz
sıkma torku
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme
1 NA + 1 NK
yardımcı kontak tipi
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı
25...400 Hz
minimum anahtarlama gerilimi
17 V for sinyalleme devresi
minimum anahtarlama akımı
5 mA for sinyalleme devresi
yalıtım direnci
> 10 MOhm for sinyalleme devresi
çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
montaj desteği
Plaka Ray
Ortam
standartlar
CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Ürün sertifikaları
CSA CCC UL GOST
IP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım
TH 'e uygunIEC 60068-2-30
iklimsel dayanım
'E uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği
0...3000 m
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
alev geciktirici
V1 'e uygunUL 94
mekanik dayanıklılık
Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 15 Gn) Şoklar kontaktör açık (11 msn için 10 Gn)
