Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
50 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 80 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 50 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
[Uc] kontrol devresi gerilimi
110 V DC
Tamamlayıcı
motor gücü kW
15 kW at 220...230 V AC 50/60 Hz (AC-3) 22 kW at 380...400 V AC 50/60 Hz (AC-3) 30 kW at 500 V AC 50/60 Hz (AC-3) 33 kW at 660...690 V AC 50/60 Hz (AC-3) 25 kW at 415 V AC 50/60 Hz (AC-3) 30 kW at 440 V AC 50/60 Hz (AC-3) 11 kW at 400 V AC 50/60 Hz (AC-4) 15 kW at 220...230 V AC 50/60 Hz (AC-3e) 22 kW at 380...400 V AC 50/60 Hz (AC-3e) 30 kW at 500 V AC 50/60 Hz (AC-3e) 33 kW at 660...690 V AC 50/60 Hz (AC-3e) 25 kW at 415 V AC 50/60 Hz (AC-3e) 30 kW at 440 V AC 50/60 Hz (AC-3e)
motor gücü hp
3 hp at 115 V AC 50/60 Hz for 1 faz motors 7,5 hp at 230/240 V AC 50/60 Hz for 1 faz motors 15 hp at 200/208 V AC 50/60 Hz for 3 faz motors 15 hp at 230/240 V AC 50/60 Hz for 3 faz motors 40 hp at 460/480 V AC 50/60 Hz for 3 faz motors 40 hp at 575/600 V AC 50/60 Hz for 3 faz motors
uyumluluk kodu

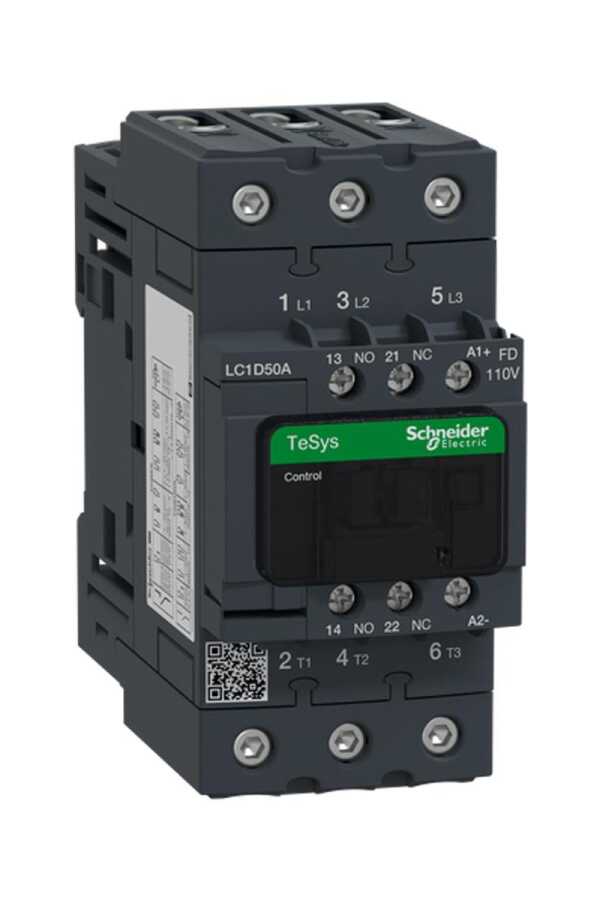

LC1D
kutup kontak düzenleme
3 NA
koruyucu kapak
Ile
[Ith] klasik açık hava termik akımı
10 A (at 60 °C) for sinyalleme devresi 80 A (at 60 °C) for güç devresi
Irms nominal kapama kapasitesi
140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 900 A at 440 V for güç devresi conforming to IEC 60947
nominal kesme kapasitesi
900 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı
400 A 40 °C - 10 s for güç devresi 810 A 40 °C - 1 sn for güç devresi 84 A 40 °C - 10 min for güç devresi 208 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi
ilgili sigorta değeri
10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 100 A gG at <= 690 V coordination tip 1 for güç devresi 100 A gG at <= 690 V coordination tip 2 for güç devresi
ortalama empedans
1,5 mOhm - Ith 80 A 50 Hz for güç devresi
kutup başına güç dağılımı
3,7 W AC-3 9,6 W AC-1 3,7 W AC-3e
[Ui] nominal yalıtım voltajı
Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi
III
kirletme derecesi
3
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
10 Mcycles
elektrik dayanıklılığı
1,45 Mcycles 50 A AC-3 Ue'de <= 440 V 0,5 Mcycles 80 A AC-1 Ue'de <= 440 V 1,45 Mcycles 50 A AC-3e Ue'de <= 440 V
kontrol devresi tipi
DC standart
bobin teknolojisi
Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
kontrol devresi gerilim limitleri
0,1...0,3 Uc -40…70 °C düşme DC 0,75...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC
W cinsinden kalkış gücü
19 W 20 °C)
W cinsinden tutma güç tüketimi
7,4 W -de 20 °C
çalışma süresi
50 ±15 % ms kapama 16...24 msn açma
zaman sabiti
34 ms
Maksimum çalışma hızı
3600 cyc/h at 60 °C
bağlantılar - terminaller
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vidalı bağlantı 1 1…35 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vidalı bağlantı 2 1…25 mm² - cable stiffness: katı kablo uçsuz
sıkma torku
Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla Philips No 2 Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm Kontrol devresi: 1,7 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2 Güç devresi: 2,5 N.m - üzerinde EverLink BTR vidalı konnektörler - tornavidayla pozidriv No 2
yardımcı kontak düzenleme
1 NA + 1 NK
yardımcı kontak tipi
tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı
25...400 Hz
minimum anahtarlama gerilimi
17 V for sinyalleme devresi
minimum anahtarlama akımı
5 mA for sinyalleme devresi
yalıtım direnci
> 10 MOhm for sinyalleme devresi
çakışmama süresi
1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Montaj Desteği
Ray Plaka
Ortam
standartlar
EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 CSA C22.2 No 14 UL 60947-4-1 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ IEC 60335-1:Clause 30.2
Ürün Sertifikaları
CCC UL CB Şeması CSA CE UKCA Denizcilik EAC
IP koruma derecesi
IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım
TH 'e uygunIEC 60068-2-30
iklimsel dayanım
'e uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı
-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği
0...3000 m
yangına dayanıklılık
850 °C 'e uygunIEC 60695-2-1
alev geciktirici
V1 'e uygunUL 94
mekanik dayanıklılık
Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 15 Gn) Şoklar kontaktör açık (11 msn için 10 Gn)
