Ürün adı
:

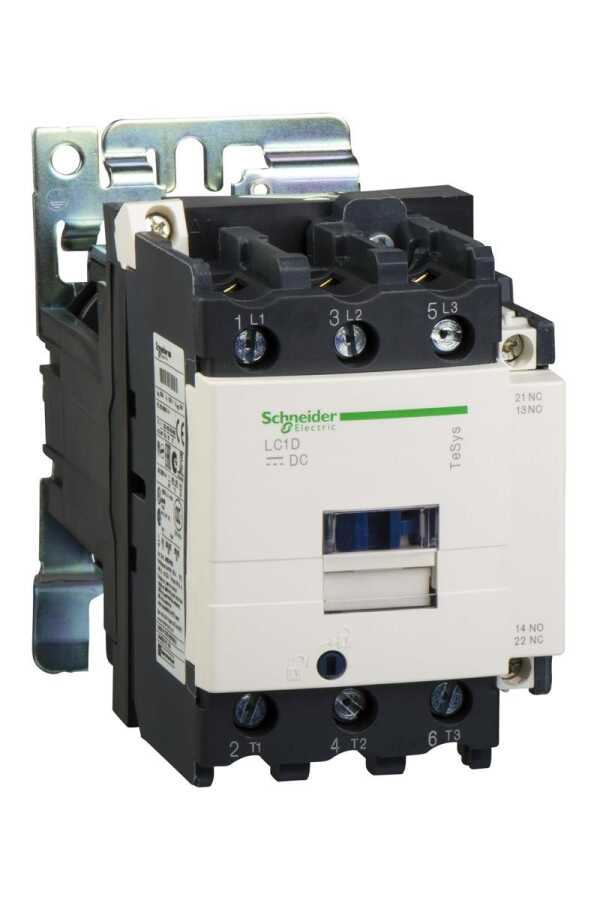

TeSys D
TeSys Deca
Ürün ya da bileşen tipi
:
Kontaktör
Kontaktör uygulaması
:
Motor kontrol
Direnç yükü
Kullanım kategorisi
:
AC-1
AC-4
AC-3
AC-3e
Power pole contact composition
:
3 NA
[Ue] nominal çalışma voltajı
:
Güç devresi: <= 300 V DC 25...400 Hz
Güç devresi: <= 690 V AC
[Ie] nominal çalışma akımı
:
125 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
80 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
80 A 60 °C) -de <= 440 V AC-3e için güç devresi
Motor gücü kW
:
22 kW -de 220...230 V AC 50/60 Hz (AC-3)
37 kW -de 380...400 V AC 50/60 Hz (AC-3)
45 kW -de 415...440 V AC 50/60 Hz (AC-3)
55 kW -de 500 V AC 50/60 Hz (AC-3)
45 kW -de 660...690 V AC 50/60 Hz (AC-3)
45 kW -de 1000 V AC 50/60 Hz (AC-3)
15 kW -de 400 V AC 50/60 Hz (AC-4)
Motor power HP (UL / CSA)
:
7,5 hp -de 120 V AC 50/60 Hz için 1 faz motorlar
15 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
30 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
30 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
60 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
60 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
Kontrol devresi tipi
:
DC standart
Kontrol devresi gerilimi
:
24 V DC
Yardımcı kontak düzenleme
:
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
:
8 kV 'e uygunIEC 60947
Aşırı gerilim kategorisi
:
III
[Ith] klasik açık hava termik akımı
:
10 A -de <60 °C için sinyalleme devresi
125 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi
:
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
1100 A -de 440 V için güç devresi 'e uygunIEC 60947
Nominal kesme kapasitesi
:
1100 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
:
640 A -de <40 °C - 10 s için güç devresi
990 A -de <40 °C - 1 sn için güç devresi
135 A -de <40 °C - 10 min için güç devresi
320 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
Ilgili sigorta değeri
:
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
200 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
160 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
Ortalama empedans
:
0,8 mOhm - Ith 125 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
:
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Elektrik dayanıklılığı
:
0,8 Mcycles 125 A AC-1 Ue'de <= 440 V
1,5 Mcycles 80 A AC-3 Ue'de <= 440 V
1,5 Mcycles 80 A AC-3e Ue'de <= 440 V
Kutup başına güç dağılımı
:
5,1 W AC-3
12,5 W AC-1
5,1 W AC-3e
Montaj desteği
:
Plaka
Ray
Standartlar
:
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
