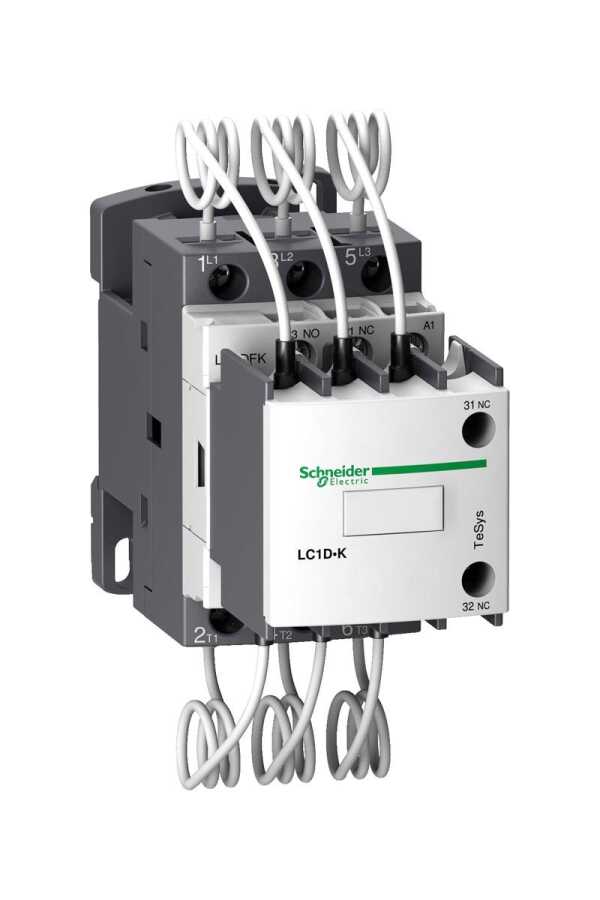

Ürün adı
:
TeSys LC1D.K
TeSys Deca
Ürün ya da bileşen tipi
:
Kapasitör görevli kontaktör
Cihaz uygulaması
:
Kontrol
Kontaktör uygulaması
:
Güç faktörü düzeltme
Kullanım kategorisi
:
AC-6B
Power pole contact composition
:
3 NA
[Ue] nominal çalışma voltajı
:
Güç devresi: 690 V AC 50/60 Hz
Reaktif güç değeri
:
7 kvar -de 230 V AC 50 Hz -de <60 °C
12,5 kvar -de 400 V AC 50 Hz -de <60 °C
13 kvar -de 440 V AC 50 Hz -de <60 °C
21 kvar -de 690 V AC 50 Hz -de <60 °C
Kontrol devresi tipi
:
AC -de 50/60 Hz
Kontrol devresi gerilimi
:
220 V AC 50/60 Hz
Yardımcı kontak düzenleme
:
1 NA + 2 NK anlık
Elektrik dayanıklılığı
:
300000 cycles Ue'de 400 V
200000 cycles Ue'de 690 V
Montaj desteği
:
DIN rayı
Plaka
Standartlar
:
EN/IEC 60947-1
EN/IEC 60947-4-1
IEC 60335-1
Ürün sertifikaları
:
IECEE CB Scheme
UKCA
Bağlantılar - terminaller
:
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı
Güç devresi: vida kelepçesi terminalleri 2 1,5…4 mm² - kablo sertligi: katı
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1,5…4 mm² - kablo sertligi: esnek Kablo uçlu
Sıkma torku
:
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Maximum operating rate
:
240 cyc/h
