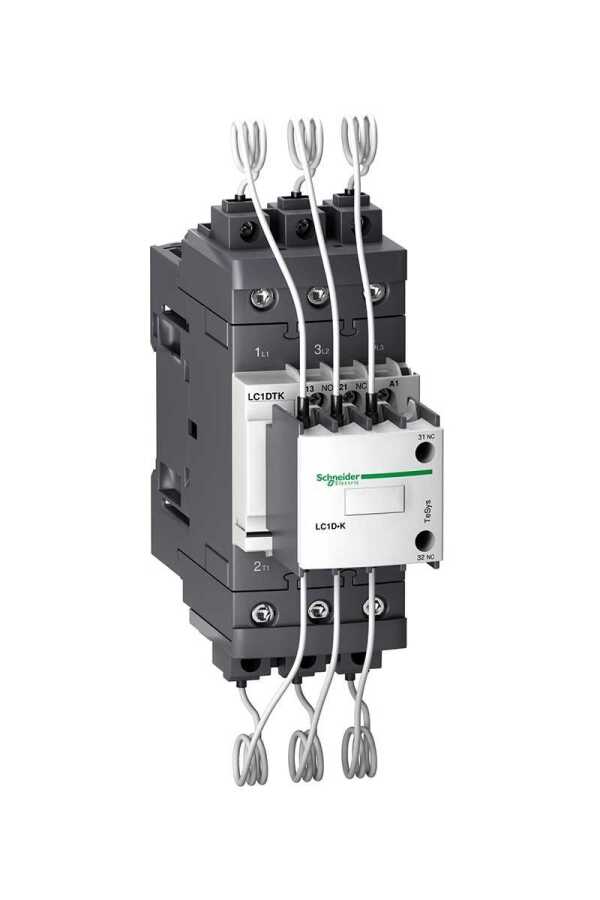

Ürün adı
:
TeSys LC1D.K
TeSys Deca
Ürün ya da bileşen tipi
:
Kapasitör görevli kontaktör
Cihaz uygulaması
:
Kontrol
Kontaktör uygulaması
:
Güç faktörü düzeltme
Kullanım kategorisi
:
AC-6B
Güç Kutbu Kontak Kompozisyonu
:
3 NA
Sistemde cihazın yeri
:
Hat kesintisi
Delta kesintisi içinde
[Ue] nominal çalışma voltajı
:
Güç devresi: 690 V AC 50/60 Hz
Reaktif güç değeri
:
22 kvar -de 230 V AC 50 Hz -de <60 °C
40 kvar -de 400 V AC 50 Hz -de <60 °C
43 kvar -de 440 V AC 50 Hz -de <60 °C
67 kvar -de 690 V AC 50 Hz -de <60 °C
20 kvar -de 230 V AC 60 Hz -de <60 °C
40 kvar -de 460 V AC 60 Hz -de <60 °C
50 kvar -de 575 V AC 60 Hz -de <60 °C
Kontrol devresi tipi
:
AC -de 50/60 Hz
Kontrol devresi gerilimi
:
220 V AC 50/60 Hz
Yardımcı kontak düzenleme
:
1 NA + 2 NK anlık
Elektrik dayanıklılığı
:
300000 döngü Ue'de 400 V
200000 döngü Ue'de 690 V
Montaj desteği
:
DIN rayı
Plaka
Standartlar
:
EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1
Ürün sertifikaları
:
IECEE CB Scheme
UL
CSA
UKCA
Bağlantılar - terminaller
:
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: katı
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: katı
Güç devresi: EverLink BTR vidalı konnektörler 1 1…35 mm² - kablo sertligi: esnek kablo uçlu veya uçsuz
Güç devresi: EverLink BTR vidalı konnektörler 2 1…25 mm² - kablo sertligi: esnek kablo uçlu veya uçsuz
Sıkma torku
:
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm²
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 35 mm²
Maksimum işletim oranı
:
240 cyc/h
