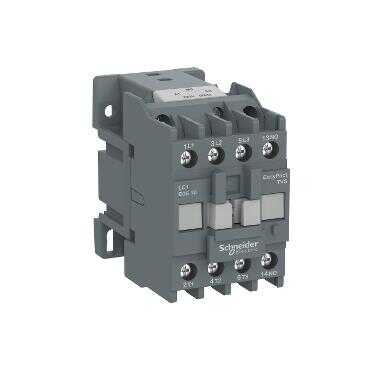

Ana
| seri |
EasyPact |
| Ürün ya da bileşen tipi |
Kontaktör |
| Ürün grubu |
LC1E |
| kontaktör uygulaması |
Direnç yükü
Motor kontrol |
| kullanım kategorisi |
AC-3
AC-1 |
| Kutup tanımı |
3P |
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 50/60 Hz |
| [Ie] nominal çalışma akımı |
32 A 55 °C) -de <= 415 V AC AC-1 için güç devresi
18 A 55 °C) -de <= 440 V AC AC-3 için güç devresi |
| [Uc] control circuit voltage |
220 V AC 50 Hz |
Tamamlayıcı
| motor gücü kW |
4 kW -de 220...230 V AC 50/60 Hz (AC-3)
7,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
9 kW -de 415 V AC 50/60 Hz (AC-3)
9 kW -de 440 V AC 50/60 Hz (AC-3)
10 kW -de 500 V AC 50/60 Hz (AC-3)
10 kW -de 660...690 V AC 50/60 Hz (AC-3) |
| kutup kontak düzenleme |
3 NA |
| [Ith] klasik açık hava termik akımı |
32 A -de <55 °C |
| Irms nominal kapama kapasitesi |
180 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
| nominal kesme kapasitesi |
144 A -de 440 V için güç devresi 'e uygunIEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
145 A -de <40 °C - 10 s için güç devresi
84 A -de <40 °C - 60 s için güç devresi
40 A -de <40 °C - 600 s için güç devresi |
| ilgili sigorta değeri |
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
35 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
| ortalama empedans |
2,5 mOhm - Ith 32 A 50 Hz için güç devresi |
| kutup başına güç dağılımı |
0,81 W AC-3
2,6 W AC-1 |
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi |
III |
| kirletme derecesi |
3 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
| Mekanik dayanıklılık |
10000000 cycles |
| elektrik dayanıklılığı |
300000 cycles AC-1
1200000 cycles AC-3 |
| kontrol devresi tipi |
AC -de 50 Hz |
| kontrol devresi gerilim limitleri |
0,85...1,1 Uc 55 °C çalışma 50 Hz
0,3...0,6 Uc 55 °C düşme 50 Hz |
| VA cinsinden kalkış gücü |
95 VA 50 Hz 0,75 20 °C)
95 VA 60 Hz 0,75 20 °C) |
| VA cinsinden tutma güç tüketimi |
8,3 VA 50 Hz 0,3 20 °C)
8,5 VA 60 Hz 0,3 20 °C) |
| ısı dağılımı |
2…3 W için kontrol devresi |
| çalışma süresi |
12...22 msn kapanışta
4...19 msn açılışta |
| maximum operating rate |
1800 cyc/h -de <60 °C |
| bağlantılar - terminaller |
Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - kablo sertligi: katı kablo uçsuz |
| sıkma torku |
Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.m |
| yardımcı kontak düzenleme |
1 NA |
| minimum anahtarlama gerilimi |
17 V için kontrol devresi |
| minimum anahtarlama akımı |
5 mA için kontrol devresi |
| yalıtım direnci |
> 10 MOhm için kontrol devresi |
| çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| montaj desteği |
Plaka
DIN rayı |
Ortam
| standartlar |
IEC 60947-5-1
IEC 60947-4-1
IEC 60947-1 |
| Ürün sertifikaları |
EAC
CE |
| IP koruma derecesi |
IP2x 'e uygunIEC 60529 |
| koruyucu bakım |
TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma |
| çalışma yüksekliği |
3000 m olmadan |
| yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1 |
| mekanik dayanıklılık |
Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 7 Gn)
Şoklar kontaktör kapalı (11 msn için 10 Gn) |
| Yükseklik |
74 mm |
| Genişlik |
45 mm |
| Derinlik |
80 mm |
| Ürün ağırlığı |
0,3 kg |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
8,7 cm |
| Package 1 Width |
5,0 cm |
| Package 1 Length |
7,6 cm |
| Package 1 Weight |
339,0 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
36 |
| Package 2 Height |
15,0 cm |
| Package 2 Width |
30,0 cm |
| Package 2 Length |
40,0 cm |
| Package 2 Weight |
12,652 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
576 |
| Package 3 Height |
75,0 cm |
| Package 3 Width |
60,0 cm |
| Package 3 Length |
80,0 cm |
| Package 3 Weight |
211,044 kg |
Sözleşme garantisi
| Garanti |
18 months |
