EasyPact |
|
|---|---|---|
| ürün adı |

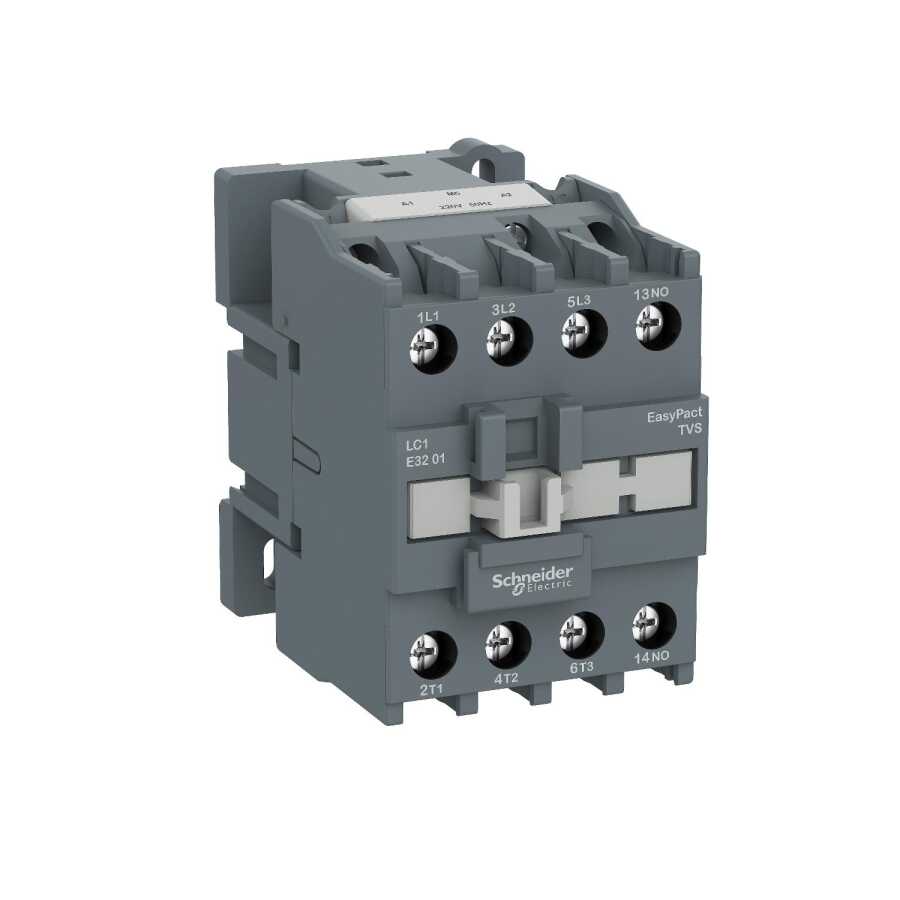

EasyPact TVS |
|
| Ürün ya da bileşen tipi |
Kontaktör |
|
| Ürün grubu |
LC1E |
|
| kontaktör uygulaması |
Direnç yükü |
|
| kullanım kategorisi |
AC-3 |
|
| Kutup tanımı |
3P |
|
| power pole contact composition |
3 NA |
|
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC 50/60 Hz |
|
| [Ie] nominal çalışma akımı |
50 A 60 °C) -de <= 440 V AC AC-1 için güç devresi |
|
| motor gücü kW |
18,5 kW -de 500 V |
|
| kontrol devresi tipi |
AC -de 50 Hz |
|
| Yükseklik |
84 mm |
|
| Genişlik |
56 mm |
|
| Derinlik |
86 mm |
|
| Ürün ağırlığı |
0,45 kg |
|
| renk |
Gri (RAL 7011) |
| yardımcı kontak düzenleme |
1 NA |
|
|---|---|---|
| [Uimp] nominal darbe dayanım voltajı |
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
|
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-4-1 |
|
| aşırı gerilim kategorisi |
III |
|
| Irms nominal kapama kapasitesi |
380 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
|
| nominal kesme kapasitesi |
304 A -de 440 V için güç devresi 'e uygunIEC 60947 |
|
| [Icw] nominal kısa süreli dayanma akımı |
60 A -de <40 °C - 600 s için güç devresi |
|
| ilgili sigorta değeri |
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 |
|
| ortalama empedans |
2,5 mOhm - Ith 50 A 50 Hz için güç devresi |
|
| kutup başına güç dağılımı |
2,9 W AC-3 |
|
| kontrol devresi gerilim limitleri |
Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C) |
|
| çalışma süresi |
12...22 msn kapanışta |
|
| Mekanik dayanıklılık |
8000000 cycles |
|
| maximum operating rate |
1800 cyc/h -de <60 °C |
|
| VA cinsinden kalkış gücü |
95 VA 50 Hz 0,75 20 °C) |
|
| VA cinsinden tutma güç tüketimi |
8,5 VA 50 Hz 0,3 20 °C) |
|
| ısı dağılımı |
2…3 W için kontrol devresi |
|
| minimum anahtarlama akımı |
5 mA için kontrol devresi |
|
| minimum anahtarlama gerilimi |
17 V için kontrol devresi |
|
| çakışmama süresi |
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen |
|
| yalıtım direnci |
> 10 MOhm için kontrol devresi |
|
| elektrik dayanıklılığı |
350000 cycles AC-1 |
|
| montaj desteği |
Plaka |
|
| bağlantılar - terminaller |
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz |
|
| sıkma torku |
Kontrol devresi: 1,5 N.m |
| Standartlar |
IEC 60947-4-1 |
|
|---|---|---|
| Ürün sertifikaları |
EAC |
|
| IP koruma derecesi |
IP2x 'e uygunIEC 60529 |
|
| koruyucu bakım |
TH (kirlilik derecesi 3) 'e uygunIEC 60068 |
|
| kirletme derecesi |
3 |
|
| Nominal çalışma ortam sıcaklığı |
-5…55 °C |
|
| Depolama ortam koşulları |
-60…80 °C |
|
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı |
-20…70 °C Uc'de |
|
| çalışma yüksekliği |
3000 m olmadan |
|
| yangına dayanıklılık |
850 °C 'e uygunIEC 60695-2-1 |
|
| mekanik dayanıklılık |
Titreşimler kontaktör açık: 1,5 Gn, 5...300 Hz |
| Sürdürülebilir teklif durumu |
Green Premium ürünü |
|
|---|---|---|
| REACh Düzenlemesi | ||
| REACh, SVHC içermez |
Evet |
|
| EU RoHS Direktifi |
Uyumlu |
|
| Toksik ağır metal içermez |
Evet |
|
| Cıva içermez |
Evet |
|
| RoHS muafiyet bilgileri | ||
| Çin RoHS Düzenlemesi | ||
| Çevre Beyanı | ||
| WEEE |
Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır. |
