Gelince Sizi Arayalımseri | EasyPact |
---|---|

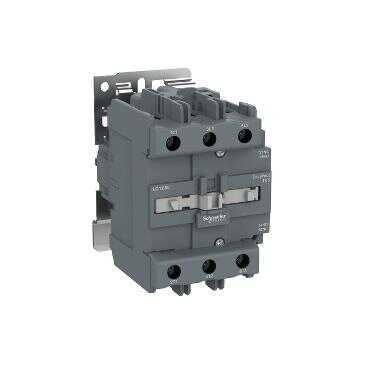

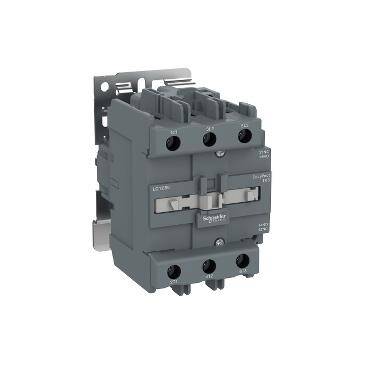

Ürün ya da bileşen tipi | Kontaktör |
Ürün grubu | LC1E |
kontaktör uygulaması | Direnç yükü Motor kontrol |
kullanım kategorisi | AC-3 AC-1 |
Kutup tanımı | 3P |
[Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 50/60 Hz |
[Ie] nominal çalışma akımı | 95 A 55 °C) -de <= 440 V AC AC-3 için güç devresi 125 A 55 °C) -de <= 440 V AC AC-1 için güç devresi |
[Uc] control circuit voltage | 220 V AC 50 Hz |
motor gücü kW | 45 kW -de 415 V 45 kW -de 440 V 45 kW -de 500 V 25 kW -de 220...230 V AC 50/60 Hz 45 kW -de 380...400 V 55 kW -de 660...690 V |
---|---|
kutup kontak düzenleme | 3 NA |
[Ith] klasik açık hava termik akımı | 120 A -de <55 °C |
Irms nominal kapama kapasitesi | 950 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1 |
nominal kesme kapasitesi | 760 A -de 440 V için güç devresi 'e uygunIEC 60947 |
[Icw] nominal kısa süreli dayanma akımı | 135 A -de <40 °C - 600 s için güç devresi 800 A -de <40 °C - 10 s için güç devresi 400 A -de <40 °C - 60 s için güç devresi |
ilgili sigorta değeri | 10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1 160 A gG -de <= 690 V koordinasyon tip 1 için güç devresi |
ortalama empedans | 0,8 mOhm - Ith 120 A 50 Hz için güç devresi |
kutup başına güç dağılımı | 7,2 W AC-3 12 W AC-1 |
[Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
aşırı gerilim kategorisi | III |
kirletme derecesi | 3 |
[Uimp] nominal darbe dayanım voltajı | 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
Mekanik dayanıklılık | 300000 cycles |
elektrik dayanıklılığı | 350000 cycles AC-3 900000 cycles AC-1 |
kontrol devresi tipi | AC -de 50 Hz |
kontrol devresi gerilim limitleri | 0,85...1,1 Uc 55 °C çalışma 50 Hz 0,3...0,6 Uc 55 °C düşme 50 Hz |
VA cinsinden kalkış gücü | 200 VA 50 Hz 0,75 20 °C) 220 VA 60 Hz 0,75 20 °C) |
VA cinsinden tutma güç tüketimi | 22 VA 60 Hz 0,3 20 °C) 20 VA 50 Hz 0,3 20 °C) |
ısı dağılımı | 6…10 W için kontrol devresi |
çalışma süresi | 20...35 msn kapanışta 6...30 ms açılışta |
maximum operating rate | 1200 cyc/h -de <60 °C |
bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - kablo sertligi: katı kablo uçsuz |
sıkma torku | Kontrol devresi: 1,2 N.m Güç devresi: 12 N.m |
yardımcı kontak düzenleme | 1 NA + 1 NK |
minimum anahtarlama gerilimi | 17 V için kontrol devresi |
minimum anahtarlama akımı | 5 mA için kontrol devresi |
yalıtım direnci | > 10 MOhm için kontrol devresi |
çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
montaj desteği | DIN rayı Plaka |
standartlar | IEC 60947-5-1 IEC 60947-4-1 IEC 60947-1 |
---|---|
Ürün sertifikaları | EAC CE |
IP koruma derecesi | IP2x 'e uygunIEC 60529 |
koruyucu bakım | TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db |
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma |
çalışma yüksekliği | 3000 m olmadan |
yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
mekanik dayanıklılık | Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn) |
Yükseklik | 127 mm |
Genişlik | 85 mm |
Derinlik | 121 mm |
Ürün ağırlığı | 1,52 kg |
Unit Type of Package 1 | PCE |
---|---|
Number of Units in Package 1 | 1 |
Package 1 Height | 15,2 cm |
Package 1 Width | 11,5 cm |
Package 1 Length | 15,8 cm |
Package 1 Weight | 1,558 kg |
Unit Type of Package 2 | S03 |
Number of Units in Package 2 | 5 |
Package 2 Height | 30 cm |
Package 2 Width | 30 cm |
Package 2 Length | 40 cm |
Package 2 Weight | 8,315 kg |
Unit Type of Package 3 | P06 |
Number of Units in Package 3 | 40 |
Package 3 Height | 77 cm |
Package 3 Width | 80 cm |
Package 3 Length | 60 cm |
Package 3 Weight | 76,524 kg |
Garanti | 18 months |
---|
