Ana
| seri |
TeSys |
| Ürün ya da bileşen tipi |

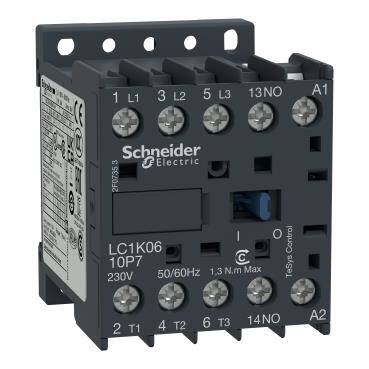

Kontaktör |
| Ürün grubu |
LC1K |
| cihaz uygulaması |
Kontrol |
| kontaktör uygulaması |
Direnç yükü
Motor kontrol |
Tamamlayıcı
| kullanım kategorisi |
AC-3
AC-3e
AC-1
AC-4 |
| Kutup tanımı |
3P |
| power pole contact composition |
3 NA |
| [Ue] nominal çalışma voltajı |
Güç devresi: <= 690 V AC <= 400 Hz
Sinyalleme devresi: <= 690 V AC <= 400 Hz |
| [Ie] nominal çalışma akımı |
9 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
9 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
20 A (at <60 °C) at <= 690 V AC AC-1 for güç devresi |
| kontrol devresi tipi |
AC -de 50/60 Hz |
| kontrol devresi gerilimi |
48 V AC 50/60 Hz |
| motor gücü kW |
2,2 kW -de 220...230 V AC 50/60 Hz AC-3
4 kW -de 380...415 V AC 50/60 Hz AC-3
4 kW -de 440/690 V AC 50/60 Hz AC-3
2,2 kW -de 220...230 V AC 50/60 Hz AC-3e
4 kW -de 380...415 V AC 50/60 Hz AC-3e
4 kW -de 440/690 V AC 50/60 Hz AC-3e
2,2 kW -de 220...230 V AC 50/60 Hz AC-4
4 kW -de 380...415 V AC 50/60 Hz AC-4
4 kW -de 440/690 V AC 50/60 Hz AC-4 |
| yardımcı kontak düzenleme |
1 NA |
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
| aşırı gerilim kategorisi |
III |
| [Ith] klasik açık hava termik akımı |
20 A (at 60 °C) for güç devresi
10 A (at 50 °C) for sinyalleme devresi |
| Irms nominal kapama kapasitesi |
110 A AC for güç devresi conforming to IEC 60947
110 A AC for sinyalleme devresi conforming to IEC 60947 |
| nominal kesme kapasitesi |
110 A at 220...230 V conforming to IEC 60947
110 A at 380...400 V conforming to IEC 60947
110 A at 415 V conforming to IEC 60947
110 A at 440 V conforming to IEC 60947
80 A at 500 V conforming to IEC 60947
70 A at 660...690 V conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı |
90 A 50 °C - 1 sn for güç devresi
85 A 50 °C - 5 s for güç devresi
80 A 50 °C - 10 s for güç devresi
60 A 50 °C - 30 s for güç devresi
45 A 50 °C - 1 min for güç devresi
40 A 50 °C - 3 min for güç devresi
20 A 50 °C - >= 15 min for güç devresi
80 A - 1 sn for sinyalleme devresi
90 A - 500 ms for sinyalleme devresi
110 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri |
25 A gG at <= 440 V for güç devresi
25 A aM for güç devresi
10 A gG for sinyalleme devresi conforming to IEC 60947
10 A gG for sinyalleme devresi conforming to VDE 0660 |
| ortalama empedans |
3 mOhm - Ith 20 A 50 Hz for güç devresi |
| yalıtım direnci |
> 10 MOhm for sinyalleme devresi |
| VA cinsinden kalkış gücü |
30 VA (at 20 °C) |
| VA cinsinden tutma güç tüketimi |
4,5 VA (at 20 °C) |
| ısı dağılımı |
1,3 W |
| kontrol devresi gerilim limitleri |
Çalışma: 0,8...1,15 Uc (at <50 °C)
Düşme: >= 0.20 Uc (at <50 °C) |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| Maksimum çalışma hızı |
3600 cyc/h |
| yardımcı kontak tipi |
Tip anlık 1 NA |
| sinyalleme devre frekansı |
<= 400 Hz |
| minimum anahtarlama akımı |
5 mA for sinyalleme devresi |
| minimum anahtarlama gerilimi |
17 V for sinyalleme devresi |
| çalışma süresi |
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| çakışmama mesafesi |
0,5 mm |
| Mekanik dayanıklılık |
10 Mcycles |
| elektrik dayanıklılığı |
1,3 Mcycles 9 A AC-3 Ue'de <= 440 V
1,3 Mcycles 9 A AC-3e Ue'de <= 440 V
0,16 Mcycles 20 A AC-1 Ue'de <= 690 V
0,02 Mcycles 54 A AC-4 Ue'de <= 440 V |
| mekanik dayanıklılık |
Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Yükseklik |
58 mm |
| Genişlik |
45 mm |
| Derinlik |
57 mm |
Ortam
| standartlar |
EN/IEC 60947-4-1
GB/T 14048,4
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1 |
| Ürün sertifikaları |
CB Şeması
CCC
UL
CSA
EAC
CE
UKCA |
| koruyucu bakım |
TC 'e uygunIEC 60068
TC 'e uygunDIN 50016 |
| çalışma yüksekliği |
2000 m olmadan |
| alev geciktirici |
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102 |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
6,6 cm |
| Package 1 Width |
4,8 cm |
| Package 1 Length |
6,2 cm |
| Package 1 Weight |
179 g |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
50 |
| Package 2 Height |
15 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
9,45 kg |
Sözleşme garantisi
| Garanti |
18 months |
