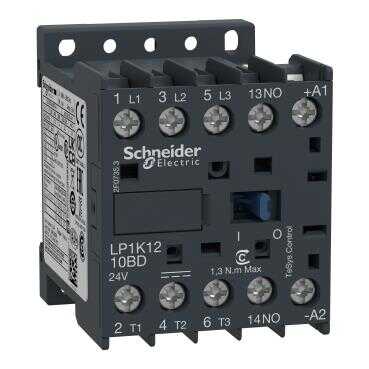

| yardımcı kontak tipi |
Tip anlık 1 NA |
| kontrol devresi gerilim limitleri |
Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,1...0,75 Uc 50 °C) |
| [Ui] nominal yalıtım voltajı |
Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı |
8 kV |
| aşırı gerilim kategorisi |
III |
| montaj desteği |
Plaka
Ray |
| alev geciktirici |
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102 |
| sıkma torku |
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri Philips No 2
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri düz Ø 6 mm
0,8…1,3 N.m - üzerinde vida kelepçesi terminalleri pozidriv No 2 |
| [Ue] nominal çalışma voltajı |
Güç devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: 690 V AC 50/60 Hz |
| [Ith] klasik açık hava termik akımı |
20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi |
| Irms nominal kapama kapasitesi |
110 A AC için sinyalleme devresi 'e uygunIEC 60947
144 A AC için güç devresi 'e uygunNF C 63-110
144 A AC için güç devresi 'e uygunIEC 60947 |
| nominal kesme kapasitesi |
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947 |
| ilgili sigorta değeri |
25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660 |
| ortalama empedans |
3 mOhm - Ith 20 A 50 Hz için güç devresi |
| W cinsinden kalkış gücü |
3 W 20 °C) |
| W cinsinden tutma güç tüketimi |
3 W -de 20 °C |
| çalışma süresi |
30...40 msn bobin enerjileme ve NA kapama
10 ms bobinin enerjisini kesme ve NA açma |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık |
10 Mcycles |
| maximum operating rate |
3600 cyc/h |
| minimum anahtarlama akımı |
5 mA için sinyalleme devresi |
| minimum anahtarlama gerilimi |
17 V için sinyalleme devresi |
| yalıtım direnci |
> 10 MOhm için sinyalleme devresi |
| Yükseklik |
58 mm |
| Genişlik |
45 mm |
| Derinlik |
57 mm |
| Ürün ağırlığı |
0,225 kg |
