Gelince Sizi Arayalım| seri | TeSys |
|---|---|

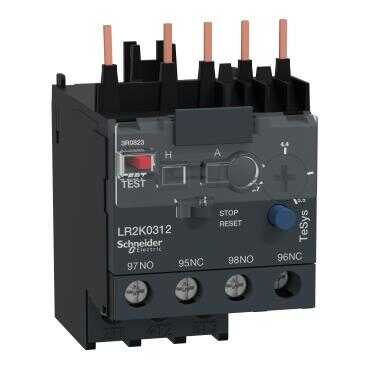

| ürün adı | TeSys LRK |
| Ürün ya da bileşen tipi | Diferansiyel termal aşırı yük rölesi |
| Ürün grubu | LR2K |
| röle uygulaması | Motor koruma |
| ürün uyumluluğu | LC7K LP1K LP4K LC1K |
| Şebeke tipi | DC AC |
| asiri yük açma sinifi | Sınıf 10A 'e uygunIEC 60947-4-1 |
| Termik Koruma Ayar Aralığı | 3,7…5,5 A |
| [Ui] nominal yalıtım voltajı | Güç devresi: 690 V 'e uygunBS 4941 Güç devresi: 690 V 'e uygunIEC 60947 Güç devresi: 750 V 'e uygunVDE 0110 grup C Güç devresi: 600 V 'e uygunCSA C22.2 No 14 |
| Şebeke frekansı | <= 400 Hz |
|---|---|
| montaj desteği | Kontaktör altında Plaka, özel aksesuarlı Ray, özel aksesuarlı |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı | 6 A için sinyalleme devresi |
| [Ue] nominal çalışma voltajı | <= 690 V için güç devresi 690 V AC AC-15 için sinyalleme devresi 250 V DC DC-13 için sinyalleme devresi |
| ilgili sigorta değeri | 6 A gG için sinyalleme devresi 'e uygunVDE 0660 6 A gG için sinyalleme devresi 'e uygunIEC 60947 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| kutup başına güç dağılımı | 2 W |
| faz arızası hassasiyeti | Evet 'e uygunIEC 60947-4-1 |
| yerel sinyalleme | Açma göstergesi (sarı) |
| kontrol tipi | Kırmızı açma/kapama butonu: açma testi fonksiyonu Mavi açma/kapama butonu: durdurma ve manuel sıfırlama selektör anahtarı: manuel veya otomatik sıfırlama |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…2,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek ile |
| sıkma torku | 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| Yükseklik | 58 mm |
| Genişlik | 45 mm |
| Derinlik | 65 mm |
| Ürün ağırlığı | 0,145 kg |
| Standartlar | IEC 60947 VDE 0660 BS 4941 NF C 63-650 |
|---|---|
| Ürün sertifikaları | UL CSA UKCA |
| koruyucu bakım | TC 'e uygunIEC 60068 TC 'e uygunDIN 50016 |
| IP koruma derecesi | IP2x 'e uygunIEC 60529 |
| çalışma için ortam hava sıcaklığı | -20…55 °C değer kaybı olmadan 'e uygunIEC 60947 -30…60 °C değer kaybı ile 'e uygunIEC 60947 |
| Depolama ortam koşulları | -40…70 °C |
| çalışma yüksekliği | 2000 m değer kaybı olmadan |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici | V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 |
| mekanik dayanıklılık | Şoklar NA kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar NK kontak: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Titreşimler NA kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler NK kontak: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,0 cm |
| Package 1 Width | 7,0 cm |
| Package 1 Length | 8,0 cm |
| Package 1 Weight | 160,1 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 41 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 6,805 kg |
| Unit Type of Package 3 | P06 |
| Number of Units in Package 3 | 656 |
| Package 3 Height | 75,0 cm |
| Package 3 Width | 80,0 cm |
| Package 3 Length | 60,0 cm |
| Package 3 Weight | 116,881 kg |
| Garanti | 18 months |
|---|
