Gelince Sizi Arayalım| seri | TeSys TeSys Deca |
|---|---|

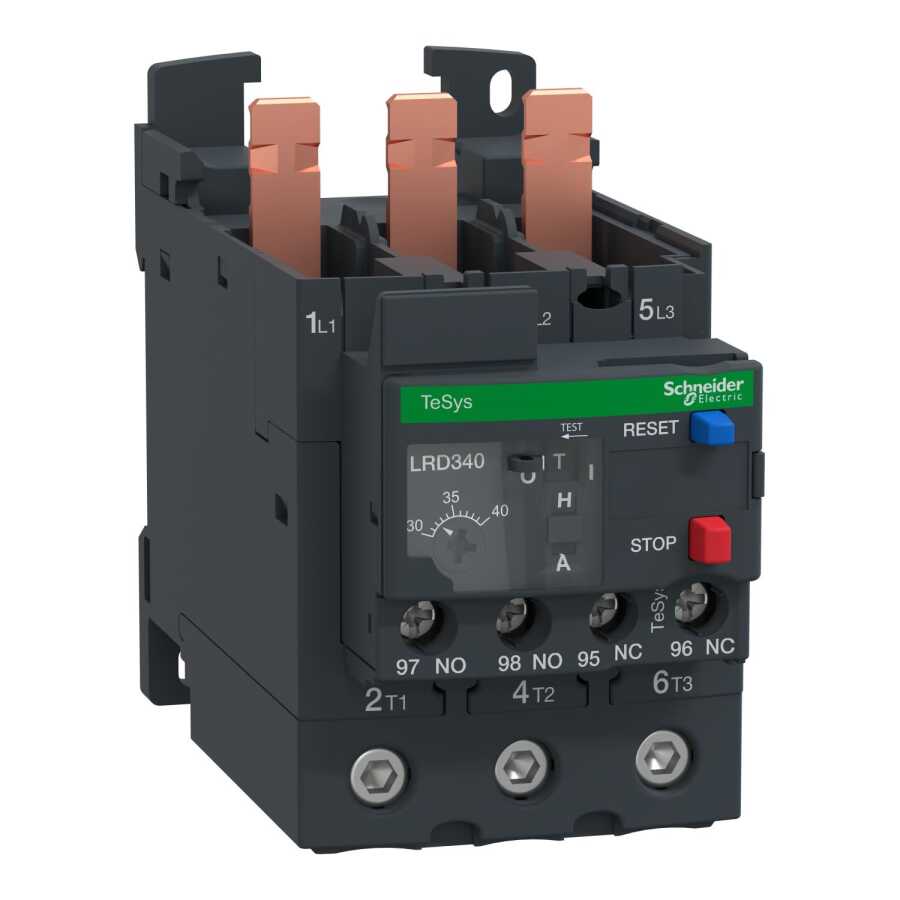

| ürün adı | TeSys LRD TeSys Deca |
| Ürün ya da bileşen tipi | Diferansiyel termal aşırı yük rölesi |
| Ürün grubu | LRD |
| röle uygulaması | Motor koruma |
| ürün uyumluluğu | LC1D65A LC1D50A LC1D40A |
| Şebeke tipi | AC DC |
| asiri yük açma sinifi | Sınıf 10A 'e uygunIEC 60947-4-1 |
| Termik Koruma Ayar Aralığı | 30…40 A |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V 'e uygunCSA Güç devresi: 600 V 'e uygunUL Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
| Şebeke frekansı | 0...400 Hz |
|---|---|
| montaj desteği | Plaka, özel aksesuarlı Ray, özel aksesuarlı Kontaktör altında |
| açma eşiği | 1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1 |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı | 5 A için sinyalleme devresi |
| izin verilebilir akım | 0,95 A -de 380 V AC-15 için sinyalleme devresi 0,06 A -de 440 V DC-13 için sinyalleme devresi |
| [Ue] nominal çalışma voltajı | 690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1 |
| ilgili sigorta değeri | 4 A gG için sinyalleme devresi 4 A BS için sinyalleme devresi |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| faz arızası hassasiyeti | Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 |
| kontrol tipi | Kırmızı açma/kapama butonu: durdurma Mavi açma/kapama butonu: sıfırlama |
| sıcaklık dengeleme | -20…60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ile Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katı kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek kablo uçsuz Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² esnek ile Güç devresi: EverLink BTR vidalı konnektörler 1 kablolar 1…35 mm² katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler |
| Yükseklik | 70 mm |
| Genişlik | 55 mm |
| Derinlik | 123 mm |
| Ürün ağırlığı | 0,375 kg |
| iklimsel dayanım | 'E uygunIACS E10 |
|---|---|
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| çalışma için ortam hava sıcaklığı | -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 |
| Depolama ortam koşulları | -60…70 °C |
| alev geciktirici | V1 'e uygunUL 94 |
| mekanik dayanıklılık | Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068-2-7 Titreşimler: 4 gn 'e uygunIEC 60068-2-6 |
| dielektrik gücü | 1,89 kV -de 50 Hz 'e uygunIEC 60947-1 |
| Standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 |
| Ürün sertifikaları | IEC UL CSA CCC EAC DNV-GL RMRS EU-RO MR LROS (Lloyds register of shipping) ATEX INERIS UKCA |
| Birim paket türü 1 | PCE |
|---|---|
| Paketteki birim sayısı | 1 |
| Paket ağırlığı (Lbs) | 393,0 g |
| Paket 1 Yükseklik | 6,4 cm |
| Paket 1 genişliği | 10,4 cm |
| Paket 1 Uzunluk | 13,6 cm |
| Birim paket türü 2 | S02 |
| Paketteki birim sayısı 2 | 13 |
| Paket 2 Ağırlığı | 5,413 kg |
| Paket 2 Yükseklik | 15,0 cm |
| Paket 2 genişliği | 30,0 cm |
| Paket 2 Uzunluk | 40,0 cm |
| Birim paket türü 3 | P06 |
| Paketteki birim sayısı 3 | 208 |
| Paket 3 Ağırlığı | 95,8 kg |
| Paket 3 Yükseklik | 75,0 cm |
| Paket 3 genişliği | 60,0 cm |
| Paket 3 Uzunluk | 80,0 cm |
| Garanti | 18 months |
|---|
