Gelince Sizi Arayalım| seri | EasyPact |
|---|---|

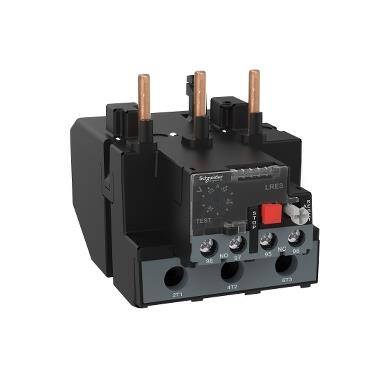

| ürün adı | EasyPact TVS |
| Ürün ya da bileşen tipi | Diferansiyel termal aşırı yük rölesi |
| Ürün grubu | LRE |
| röle uygulaması | Motor koruma |
| faz arızası hassasiyeti | Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1 |
| ürün uyumluluğu | LC1E80...95 |
|---|---|
| Şebeke tipi | AC |
| Şebeke frekansı | 50...60 Hz |
| montaj desteği | Kontaktör altında Plaka, özel aksesuarlı Ray, özel aksesuarlı |
| asiri yük açma sinifi | Sınıf 10A 'e uygunIEC 60947-4-1 |
| Sinyalizasyon fonksiyonu | Röle açma göstergesi |
| Termik Koruma Ayar Aralığı | 55…70 A |
| açma eşiği | 1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1 |
| mekanik dayanıklılık | Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7 Titreşimler: 3 Gn 'e uygunIEC 60068-2-6 |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı | 5 A için sinyalleme devresi |
| [Ue] nominal çalışma voltajı | <= 690 V AC |
| ilgili sigorta değeri | 125 A gG için güç devresi 80 A aM için güç devresi 5 A gG için sinyalleme devresi |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV |
| yerel sinyalleme | Açma göstergesi |
| kontrol tipi | Durdurma: kırmızı açma/kapama butonu Sıfırlama: yeşil açma/kapama butonu |
| sıcaklık dengeleme | -20…60 °C |
| bağlantılar - terminaller | Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek kablo uçsuz Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 4…35 mm² - kablo sertligi: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 4…35 mm² - kablo sertligi: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 4…35 mm² - kablo sertligi: katı kablo uçsuz |
| Recommended tightening torque | Güç devresi: 9 N.m - üzerinde vida kelepçesi terminalleri Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri |
| Yükseklik | 54 mm |
| Genişlik | 70 mm |
| Derinlik | 113 mm |
| Ürün ağırlığı | 0,48 kg |
| Standartlar | IEC 60947-5-1 IEC 60947-4-1 |
|---|---|
| Ürün sertifikaları | EAC |
| koruyucu bakım | TH 'e uygunIEC 60068 |
| IP koruma derecesi | IP20 'e uygunIEC 60529 |
| çalışma için ortam hava sıcaklığı | -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 -20…70 °C değer kaybı ile |
| Depolama ortam koşulları | -60…80 °C |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60068-2-1 |
| dielektrik gücü | 6 kV -de 50 Hz 'e uygunIEC 60255-5 |
| elektromanyetik uyumluluk | Dalgalanma dayanımı: 6 kV 'e uygunIEC 60801-5 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 8,0 cm |
| Package 1 Width | 9,0 cm |
| Package 1 Length | 12,5 cm |
| Package 1 Weight | 501,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 9 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 4,884 kg |
| Garanti | 18 months |
|---|
