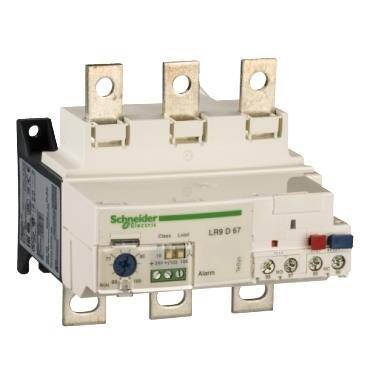

Schneider Electric LR9D69, TeSys LRD - elektronik termik aşırı yük rölesi - 90...150 A - sınıf 10...20

Ürün Kodu : LR9D69
Barkod : 3606485335797
(0)
Yorum Yap
10.005,38 TL

Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!

Gelince Sizi Arayalım
Daha Fazla Kontaktör
Ana
seri TeSys
ürün adı TeSys LRD
TeSys Deca
Ürün ya da bileşen tipi Elektronik termal aşırı yük rölesi
Ürün grubu LR9D
röle uygulaması Motor koruma
ürün uyumluluğu NSX devre kesici
LC1D115
LC1D150
Şebeke tipi AC
asiri yük açma sinifi Sınıf 10/20 'e uygunIEC 60947-4-1
Sinyalizasyon fonksiyonu Alarm
Termik Koruma Ayar Aralığı 90…150 A
[Ui] nominal yalıtım voltajı Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V 'e uygunCSA
Güç devresi: 600 V 'e uygunUL
Tamamlayıcı
Şebeke frekansı 50...60 Hz
[Us] nominal besleme gerilimi 24 V DC
besleme gerilimi limitleri 17…32 V
montaj desteği Kontaktör altında
Ray
açma eşiği 1,05 +/- 0,06 In alarm 'e uygunIEC 60947-4-1
1,12 +/- 0,06 In enerji kesme 'e uygunIEC 60947-4-1
yardımcı kontak düzenleme 1 NA + 1 NK
[Ith] klasik açık hava termik akımı 5 A için sinyalleme devresi
[Ue] nominal çalışma voltajı 690 V AC 0...400 Hz için güç devresi 'e uygunIEC 60947-4-1
ilgili sigorta değeri 4 A gG için sinyalleme devresi
4 A BS için sinyalleme devresi
[Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947-1
faz arızası hassasiyeti 4 s'de açma +/- % 20 'e uygunIEC 60947-4-1
kontrol tipi Kırmızı açma/kapama butonu: durdurma
Mavi açma/kapama butonu: sıfırlama
sıcaklık dengeleme -20…60 °C
mA cinsinden anahtarlama kapasitesi 0...150 mA
maximum voltage drop <2,5 V kapalı durum
bağlantılar - terminaller Güç devresi: çubuklar
Kontrol devresi: vida kelepçesi terminalleri 1 kablolar 0,5…1,5 mm² esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 0,5…1,5 mm² esnek kablo uçsuz
Alarm devresi: vida kelepçesi terminalleri 1 kablolar 0,5…1,5 mm² esnek kablo uçsuz
sıkma torku Alarm devresi: 0,45 N.m - üzerinde vida kelepçesi terminalleri
Güç devresi: 18 N.m - üzerinde çubuklar M8
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri
Yükseklik 118 mm
Genişlik 115 mm
Derinlik 125 mm
Ürün ağırlığı 0,9 kg
Ortam
iklimsel dayanım 'E uygunIACS E10
IP koruma derecesi IP20 'e uygunIEC 60529
çalışma için ortam hava sıcaklığı -20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1
Depolama ortam koşulları -60…70 °C
çalışma yüksekliği <= 2000 m değer kaybı olmadan
mekanik dayanıklılık Titreşimler: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Şoklar: 11 msn için 13 Gn 'e uygunIEC 60068-2-7
dielektrik gücü 1,89 kV -de 50 Hz 'e uygunIEC 60947-1
Standartlar EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
Ürün sertifikaları UL
CSA
CCC
Paketleme üniteleri
Birim paket türü 1 PCE
Paketteki birim sayısı 1
Paket ağırlığı (Lbs) 904,0 g
Paket 1 Yükseklik 15,0 cm
Paket 1 genişliği 15,5 cm
Paket 1 Uzunluk 13,0 cm
Sözleşme garantisi
Garanti 18 months
