Gelince Sizi Arayalım| seri | TeSys |
|---|---|

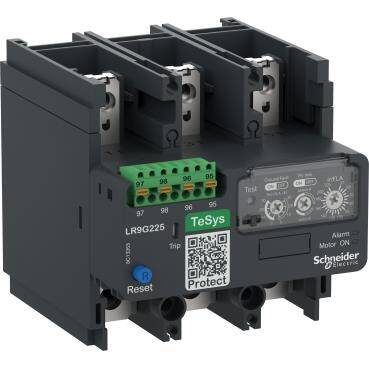

| ürün adı | TeSys LRG |
| Ürün ya da bileşen tipi | Elektronik termal aşırı yük rölesi |
| Ürün grubu | LR9G |
| röle uygulaması | Motor koruma |
| Şebeke tipi | AC |
| asiri yük açma sinifi | Class 5E...30E 'e uygunIEC 60947-4-1 |
| Termik Koruma Ayar Aralığı | 57…225 A |
| Şebeke frekansı | 30...60 Hz 100 Hz |
|---|---|
| aşırı gerilim kategorisi | III |
| açma eşiği | 1.125 +/- 0.07 In 'e uygunIEC 60947-4-1 |
| koruma tipi | Toprak hatası koruması - açma süresi ayari: 0…1 s - için alarm devresi 'e uygunIEC 60947-4-1 Toprak hatası koruması - açma süresi ayari: 0…1 s - için alarm devresi 'e uygunUL 60947-4-1 Phase loss - açma süresi ayari: 0…4 s - için alarm devresi Faz dengesizliği - açma süresi ayari: 0…5 s - için alarm devresi 'e uygunIEC 60947-4-1 Faz dengesizliği - açma süresi ayari: 0…5 s - için alarm devresi 'e uygunUL 60947-4-1 |
| Cihaz üzerii sinyalizasyon | LED Açma göstergesi |
| kontak tipi ve düzenleme | 1 NA + 1 NK |
| [Ith] klasik açık hava termik akımı | 5 A |
| kontrol devresi gerilimi | 24...500 V AC 50/60 Hz 24...250 V DC |
| [Ue] nominal çalışma voltajı | 1000 V AC 50/60 Hz |
| [Uimp] nominal darbe dayanım voltajı | 8 kV |
| sıfırlama | Otomatik sıfırlama Manuel |
| Mekanik dayanıklılık | 7000 cycles |
| kesinti dayanımı | 4 kV |
| elektromanyetik uyumluluk | EMC bağışıklığı 'e uygunIEC 60947-4-1 Emisyon testlericriteria A 'e uygunIEC 60947-4-1 Yayılan radyo-elektrik parazitlerine bağışıklık - test seviyesi: 20 V/m 'e uygunEN/IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunSEMI F47 |
| bağlantılar - terminaller | Güç devresi: çubuk - busbar kesiti: 25 x 6 mm Güç devresi: pabuç-halka terminalleri 1 185 mm² Kontrol devresi: itme 1 0,2…2,5 mm² - kablo sertligi: sabit damarlı kablo uçsuz Kontrol devresi: itme 1 0,25…2,5 mm² - kablo sertligi: esnek Kablo uçlu Kontrol devresi: itme 2 0,5…1,0 mm² Kablo uçlu |
| sıkma torku | 18 N.m |
| montaj desteği | Kontaktöre doğrudan Plaka |
| Standartlar | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 |
| Ürün sertifikaları | CB Scheme CCC cULus UKCA ATEX EU-RO-MR by DNV-GL EAC |
| IP koruma derecesi | IP2x ön yüz kaplar ile 'e uygunIEC 60529 IP2x ön yüz kaplar ile 'e uygunVDE 0106 |
|---|---|
| koruyucu bakım | TH |
| çalışma için ortam hava sıcaklığı | -25…60 °C |
| Depolama ortam koşulları | -60…80 °C |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C Uc'de |
| Adjustment of dial setting | -25…60 °C |
| mekanik dayanıklılık | Titreşimler 5…300 Hz 6 gn contactor open Şoklar 15 gn 11 ms contactor closed |
| Yükseklik | 107 mm |
| Genişlik | 105 mm |
| Derinlik | 126 mm |
| Ürün ağırlığı | 0,9 kg |
| renk | Koyu gri |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 17,000 cm |
| Package 1 Width | 20,000 cm |
| Package 1 Length | 21,000 cm |
| Package 1 Weight | 1,406 kg |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 2 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 3,363 kg |
| Unit Type of Package 3 | P12 |
| Number of Units in Package 3 | 16 |
| Package 3 Height | 45,000 cm |
| Package 3 Width | 80,000 cm |
| Package 3 Length | 120,000 cm |
| Package 3 Weight | 35,624 kg |
| Garanti | 18 ay |
|---|
