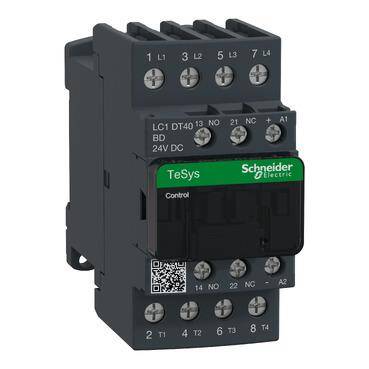

Gelince Sizi Arayalım| seri | TeSys TeSys Deca |
|---|---|
| Ürün serisi | TeSys Deca |
| Ürün ya da bileşen tipi | Kontaktör |
| Ürün grubu | LC1D |
| kontaktör uygulaması | Direnç yükü |
| kullanım kategorisi | AC-1 AC-3 AC-3e AC-4 |
| Kutup tanımı | 4P |
| [Ue] nominal çalışma voltajı | Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC |
| [Ie] nominal çalışma akımı | 40 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi |
| [Uc] kontrol devresi gerilimi | 24 V DC |
| uyumluluk kodu | LC1D |
|---|---|
| kutup kontak düzenleme | 4 NA |
| koruyucu kapak | Ile |
| [Ith] klasik açık hava termik akımı | 10 A (at 60 °C) for sinyalleme devresi 40 A (at 60 °C) for güç devresi |
| Irms nominal kapama kapasitesi | 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1 450 A at 440 V for güç devresi conforming to IEC 60947 |
| nominal kesme kapasitesi | 450 A at 440 V for güç devresi conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 50 A 40 °C - 10 min for güç devresi 120 A 40 °C - 1 min for güç devresi 240 A 40 °C - 10 s for güç devresi 380 A 40 °C - 1 sn for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi |
| ilgili sigorta değeri | 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination tip 1 for güç devresi 40 A gG at <= 690 V coordination tip 2 for güç devresi |
| ortalama empedans | 2 mOhm - Ith 40 A 50 Hz for güç devresi |
| kutup başına güç dağılımı | 3,2 W AC-1 |
| [Ui] nominal yalıtım voltajı | Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali Güç devresi: 690 V 'e uygunIEC 60947-4-1 |
| aşırı gerilim kategorisi | III |
| kirletme derecesi | 3 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947 |
| güvenlik güvenilirlik düzeyi | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| Mekanik dayanıklılık | 30 Mcycles |
| elektrik dayanıklılığı | 1,4 Mcycles 40 A AC-1 Ue'de <= 440 V |
| kontrol devresi tipi | DC standart |
| bobin teknolojisi | Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör |
| kontrol devresi gerilim limitleri | 0,1...0,25 Uc -40…70 °C düşme DC 0,7...1,25 Uc -40…60 °C çalışma DC 1...1.25 Uc 60…70 °C çalışma DC |
| W cinsinden kalkış gücü | 5,4 W 20 °C) |
| W cinsinden tutma güç tüketimi | 5,4 W -de 20 °C |
| çalışma süresi | 20 ±20 % ms açma 63 ±15 % ms kapama |
| zaman sabiti | 28 ms |
| Maksimum çalışma hızı | 3600 cyc/h -de <60 °C |
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 2,5…16 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı kablo uçsuz |
| sıkma torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,8 N.m - üzerinde vida kelepçeleri terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,8 N.m - üzerinde vida kelepçeleri terminalleri - tornavidayla Philips No 2 Güç devresi: 1,8 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| yardımcı kontak düzenleme | 1 NA + 1 NK |
| yardımcı kontak tipi | Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1 |
| sinyalleme devre frekansı | 25...400 Hz |
| minimum anahtarlama gerilimi | 17 V for sinyalleme devresi |
| minimum anahtarlama akımı | 5 mA for sinyalleme devresi |
| yalıtım direnci | > 10 MOhm for sinyalleme devresi |
| çakışmama süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında |
| montaj desteği | Plaka Ray |
| standartlar | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1 |
|---|---|
| Ürün sertifikaları | DNV GL CCC LROS (Lloyds register of shipping) RINA BV GOST UL CSA CB |
| IP koruma derecesi | IP20 ön yüz 'e uygunIEC 60529 |
| koruyucu bakım | TH 'e uygunIEC 60068-2-30 |
| iklimsel dayanım | 'E uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma |
| cihazın çevresindeki izin verilebilir ortam hava sıcaklığı | -40…60 °C 60…70 °C değer kaybı ile |
| çalışma yüksekliği | 0...3000 m |
| yangına dayanıklılık | 850 °C 'e uygunIEC 60695-2-1 |
| alev geciktirici | V1 'e uygunUL 94 |
| mekanik dayanıklılık | Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör kapalı (11 msn için 15 Gn) Şoklar kontaktör açık (11 msn için 8 Gn) |
| Yükseklik | 91 mm |
| Genişlik | 45 mm |
| Derinlik | 107 mm |
| Ürün ağırlığı | 0,425 kg |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,5 cm |
| Package 1 Width | 9,5 cm |
| Package 1 Length | 12,0 cm |
| Package 1 Weight | 637,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 16 |
| Package 2 Height | 15,0 cm |
| Package 2 Width | 30,0 cm |
| Package 2 Length | 40,0 cm |
| Package 2 Weight | 10,567 kg |
| Unit Type of Package 3 | PAL |
| Number of Units in Package 3 |
