Tükendi / Dilerseniz bu ürünü sizin için getirebiliriz!
Gelince Sizi Arayalım| seri | TeSys |
|---|---|

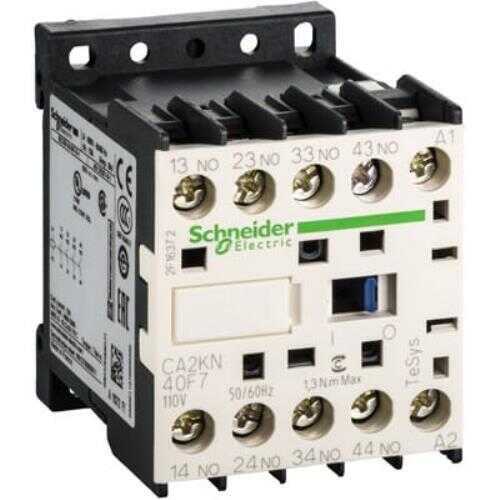

| ürün adı | TeSys CAK |
| Ürün ya da bileşen tipi | Kontrol rölesi |
| Ürün grubu | CA2K |
| kontaktör uygulaması | Kontrol devresi |
| kullanım kategorisi | DC-13 AC-15 |
| kutup kontak düzenleme | 4 NA |
| [Ue] nominal çalışma voltajı | <= 690 V <= 400 Hz |
| kontrol devresi tipi | AC -de 50/60 Hz |
| kontrol devresi gerilimi | 110 V AC 50/60 Hz |
| [Ith] klasik açık hava termik akımı | 10 A -de <50 °C |
|---|---|
| Irms nominal kapama kapasitesi | 110 A 'e uygunIEC 60947 |
| ilgili sigorta değeri | 10 A gG 'e uygunIEC 60947 10 A gG 'e uygunVDE 0660 |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947 750 V 'e uygunVDE 0110 grup C 690 V 'e uygunBS 5424 600 V 'e uygunCSA C22.2 No 14 |
| montaj desteği | Ray Plaka |
| bağlantılar - terminaller | Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz |
| sıkma torku | 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm 1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 |
| kontrol devresi gerilim limitleri | Düşme: 0,2...0,75 Uc 50 °C) Çalışma: 0,8...1,15 Uc 50 °C) |
| çalışma süresi | 10...20 msn bobinin enerjisini kesme ve NA açma 10...20 msn bobin enerjileme ve NA kapama |
| Mekanik dayanıklılık | 10 Mcycles |
| maximum operating rate | 10000 cyc/h |
| mikro kırılmalara bağışıklık | 2 ms |
| VA cinsinden kalkış gücü | 30 VA 20 °C) |
| VA cinsinden tutma güç tüketimi | 4,5 VA 20 °C) |
| ısı dağılımı | 1,3 W |
| minimum anahtarlama gerilimi | 17 V |
| minimum anahtarlama akımı | 5 mA |
| çakışmama mesafesi | 0,5 mm |
| yalıtım direnci | > 10 MOhm |
| Yükseklik | 58 mm |
| Genişlik | 45 mm |
| Derinlik | 57 mm |
| Ürün ağırlığı | 0,18 kg |
| standartlar | BS 5424 IEC 60947 NF C 63-140 VDE 0660 |
|---|---|
| Ürün sertifikaları | UL CSA UKCA |
| IP koruma derecesi | IP2x |
| koruyucu bakım | TC 'e uygunIEC 60068 |
| Nominal çalışma ortam sıcaklığı | -25…50 °C |
| Depolama ortam koşulları | -50…80 °C |
| çalışma yüksekliği | 2000 m olmadan |
| alev geciktirici | V1 'e uygunUL 94 Gereksinim 2 'e uygunNF F 16-101 Gereksinim 2 'e uygunNF F 16-102 |
| mekanik dayanıklılık | Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 Şoklar kontaktör açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27 Şoklar kontaktör kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 4,8 cm |
| Package 1 Width | 6,3 cm |
| Package 1 Length | 6,6 cm |
| Package 1 Weight | 179,0 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 50 |
| Package 2 Height | 15 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 9,271 kg |
| Package 3 Height | 77 cm |
| Garanti | 18 months |
|---|
