Gelince Sizi Arayalım| seri | TeSys |
|---|---|

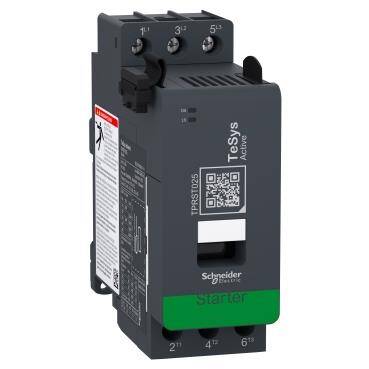

| ürün adı | TeSys adası |
| Ürün grubu | TPRST |
| Ürün ya da bileşen tipi | Motor yolverici |
| motor yolverici tipi | Doğrudan hat |
| cihaz sunumu | Bir veri yolu kuplörü aracılığıyla bir otomasyon kontrolörüne bağlı doğrudan yolverici Yalnızca bir veri yolu kuplörüne bağlandığında çalışır |
| kullanılabilir işlev | Yukarı akış voltajı varlığı algılama Elektrik hattı ve yük koruması TPRVM voltaj modülü ile bağlandığında güç ve enerji izleme |
| ürün uyumluluğu | TPRBC hat birleştirici TPRVM Voltaj arayüzü modülü (VIM) |
| kutup açıklaması | 3P 3 NA |
| kullanım kategorisi | AC-1 AC-2 AC-3 AC-4 AC-3e |
| motor gücü kW | 5,5 kW at 230 V 50 Hz (AC-3) 11 kW at 380...415 V 50 Hz (AC-3) 11 kW at 440 V 50 Hz (AC-3) 15 kW at 500 V 50 Hz (AC-3) 15 kW at 690 V 50 Hz (AC-3) |
| motor power HP (UL / CSA) | 2 hp at 120 V AC 60 Hz for 1 faz motors 3 hp at 240 V AC 60 Hz for 1 faz motors 7,5 hp at 208 V AC 60 Hz for 3 faz motors 7,5 hp at 240 V AC 60 Hz for 3 faz motors 15 hp at 480 V AC 60 Hz for 3 faz motors 20 hp at 600 V AC 60 Hz for 3 faz motors |
| [Ue] nominal çalışma voltajı | <= 480 V AC 47...63 Hz for overvoltage cat. III <= 690 V AC 47...63 Hz for overvoltage cat. II |
| [Ie] nominal çalışma akımı | 25 A (at <50 °C) at <= 440 V AC-3 30 A (at <50 °C) at <= 440 V AC-1 |
| [Ith] klasik açık hava termik akımı | 30 A (at 50 °C) |
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 600 V 'e uygunUL 60947-4-1 600 V 'e uygunCSA C22.2 No 60947-4-1 |
| [Uimp] nominal darbe dayanım voltajı | 6 kV 'e uygunIEC 60947-1 |
| aşırı gerilim kategorisi | III for Ue <= 480 V II for Ue <= 690 V |
| termal koruma ayar aralığı | 0,5…25 A |
| asiri yük açma sinifi | Sınıf 5…30 |
| sıfırlama | Remotely or automatically |
| Irms nominal kapama kapasitesi | 450 A at 440 V conforming to IEC 60947 |
| nominal kesme kapasitesi | 450 A at 440 V conforming to IEC 60947 |
| [Icw] nominal kısa süreli dayanma akımı | 380 A 40 °C - 1 sn 240 A 40 °C - 10 s 120 A 40 °C - 1 min 50 A 40 °C - 10 min |
| ortalama empedans | 2 mOhm - Ith 30 A 50 Hz |
| kutup başına güç dağılımı | 1,25 W AC-3 - Ith 25 A 1,8 W AC-1 - Ith 30 A |
| kontrol devresi gerilimi | 24 V DC supplied by the bus coupler |
| akım tüketimi | 160 mA contactor sealed 160 mA contactor closing |
| W cinsinden güç dağılımı | 6,6 W Ie'de AC-3 |
| Mekanik dayanıklılık | 30 Mcycles |
|---|---|
| elektrik dayanıklılığı | 1,65 Mcycles 25 A AC-3 Ue'de 440 V 2 Mcycles 30 A AC-1 Ue'de 440 V |
| Maksimum çalışma hızı | 3600 cyc/mn AC-3 |
| çalışma süresi | < 100 ms kapama < 30 ms açma |
| Safety performance level | B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| koruma tipi | Termal aşırı yük koruması Motor overheat Aşırı akım Undercurrent Jam Long start Stall Rapid cycle lockout Rapid restart lockout Phase sequence Phase reversal Phase loss Faz dengesizliği Ground current |
| Monitoring type | Time device ON Time device switch ON Number of faults Number of switching cycles Number of device power cycles Ortalama akım Iavg Ortalama voltaj Vavg Max current Imax Max voltage Vmax Active and reactive power with voltage module Active and reactive energy with voltage module True power factor with voltage module |
| yerel sinyalleme | DS (device status): 1 LED (yeşil/kırmızı) LS (load status): 1 LED (yeşil/kırmızı) |
| Standartlar | EN/IEC 60947-1 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 |
| ürün sertifikaları | CCC UL CSA EAC |
| montaj modu | Yatay ve dikey (35 mm simetrik DIN rayı) |
| bağlantılar - terminaller | Vidalı-kelepçe terminalleri 1 kablo(lar) 1,5…10 mm² (AWG 16...AWG 8)sert Vidalı-kelepçe terminalleri 2 kablo(lar) 1,5…10 mm² (AWG 16...AWG 8)sert Vidalı-kelepçe terminalleri 1 kablo(lar) 2,5…10 mm² (AWG 14...AWG 8)esnek kablo uçsuz Vidalı-kelepçe terminalleri 2 kablo(lar) 2,5…10 mm² (AWG 14...AWG 8)esnek kablo uçsuz Vidalı-kelepçe terminalleri 1 kablo(lar) 1,5…10 mm² (AWG 16...AWG 10)esnek ile Vidalı-kelepçe terminalleri 2 kablo(lar) 1,5…6 mm² (AWG 16...AWG 10)esnek ile |
| sıkma torku | 2,5 N.m - tornavidayla düz Ø 6 mm 2,5 N.m - tornavidayla Philips No 3 |
| Genişlik | 45 mm |
| Yükseklik | 121 mm |
| Derinlik | 115 mm |
| Ürün ağırlığı | 0,718 kg |
| depolama için ortam hava sıcaklığı | -25…70 °C |
|---|---|
| çalışma için ortam hava sıcaklığı | -10…50 °C değer kaybı olmadan 50…60 °C akım değer kaybı ile |
| bağıl nem | 5…95 % |
| çalışma yüksekliği | 0...2000 m değer kaybı olmadan |
| IP koruma derecesi | IP20 |
| kirletme derecesi | 2 |
| koruyucu bakım | TC |
| yangına dayanıklılık | 960 °C 'e uygunUL 94 850 °C 'e uygunIEC 60695-2-1 650 °C 'e uygunIEC 60695-2-12 |
| darbe dayanımı | 15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27 |
| titreşim direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6 |
| elektromanyetik uyumluluk | Elektrostatik deşarj bağışıklık testi, seviye 3, 8 kV hava, 6 kV kontak, conforming to EN/IEC 61000-4-2 Radiated RF field immunity test, seviye 3, 10 V/m, conforming to EN/IEC 61000-4-3 Fast transient immunity test, seviye 4, 4 kV, conforming to EN/IEC 61000-4-4 Kesinti bağışıklık testi (diferansiyel mod), seviye 3, 2 kV, conforming to EN/IEC 61000-4-5 Kesinti bağışıklık testi (ortak mod), seviye 4, 4 kV, conforming to EN/IEC 61000-4-5 Conducted RF disturbance immunity test, 20 V, conforming to EN/IEC 61000-4-6 |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 3,000 cm |
| Package 1 Width | 11,000 cm |
| Package 1 Length | 13,000 cm |
| Package 1 Weight | 767,000 g |
| Unit Type of Package 2 | S02 |
| Number of Units in Package 2 | 14 |
| Package 2 Height | 15,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 10,975 kg |
| Garanti | 18 months |
|---|
