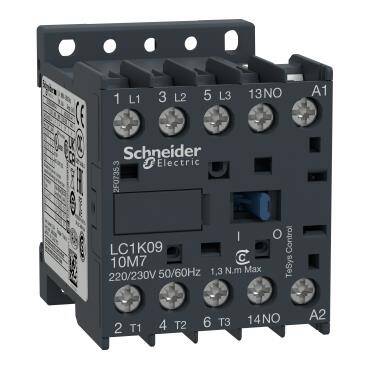

| kullanım kategorisi |
AC-3
AC-1
AC-4
AC-3e |
| Kutup tanımı |
3P |
| power pole contact composition |
3 NA |
| [Ie] nominal çalışma akımı |
20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3e için güç devresi |
| kontrol devresi tipi |
AC -de 50/60 Hz |
| kontrol devresi gerilimi |
24 V AC 50/60 Hz |
| motor gücü kW |
2,2 kW -de 220...230 V AC 50/60 Hz AC-3
4 kW -de 380...415 V AC 50/60 Hz AC-3
4 kW -de 440 V AC 50/60 Hz AC-3
4 kW -de 480 V AC 50/60 Hz AC-3
4 kW -de 500...600 V AC 50/60 Hz AC-3
4 kW -de 660...690 V AC 50/60 Hz AC-3
2,2 kW -de 400 V AC 50/60 Hz AC-4
2,2 kW -de 220...230 V AC 50/60 Hz AC-3e
4 kW -de 380...415 V AC 50/60 Hz AC-3e
4 kW -de 440 V AC 50/60 Hz AC-3e
4 kW -de 480 V AC 50/60 Hz AC-3e
4 kW -de 500...600 V AC 50/60 Hz AC-3e
4 kW -de 660...690 V AC 50/60 Hz AC-3e |
| yardımcı kontak düzenleme |
1 NA |
| aşırı gerilim kategorisi |
III |
| [Ith] klasik açık hava termik akımı |
20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi |
| Irms nominal kapama kapasitesi |
110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947 |
| nominal kesme kapasitesi |
110 A -de 415 V 'e uygunIEC 60947
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
110 A -de 220...230 V 'e uygunIEC 60947
110 A -de 380...400 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947 |
| ilgili sigorta değeri |
25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660 |
| ortalama empedans |
3 mOhm - Ith 20 A 50 Hz için güç devresi |
| yalıtım direnci |
> 10 MOhm için sinyalleme devresi |
| VA cinsinden kalkış gücü |
30 VA 20 °C) |
| VA cinsinden tutma güç tüketimi |
4,5 VA 20 °C) |
| ısı dağılımı |
1,3 W |
| kontrol devresi gerilim limitleri |
Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,2...0,75 Uc 50 °C) |
| maximum operating rate |
3600 cyc/h |
| yardımcı kontak tipi |
Tip anlık 1 NA |
| sinyalleme devre frekansı |
<= 400 Hz |
| minimum anahtarlama akımı |
5 mA için sinyalleme devresi |
| minimum anahtarlama gerilimi |
17 V için sinyalleme devresi |
| çalışma süresi |
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama |
| güvenlik güvenilirlik düzeyi |
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1 |
| çakışmama mesafesi |
0,5 mm |
| mekanik dayanıklılık |
Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6 |
